Diagnostyka instalacji elektrycznej samochodu – jak ją wykonać?

Diagnostyka instalacji elektrycznej samochodu nie zaczyna się od wymiany części, lecz od ustalenia, gdzie rzeczywiście powstaje problem. Podstawowe pomiary napięcia, oględziny przewodów i kontrolę bezpieczników można wykonać samodzielnie, ale przy pracy z elektroniką najważniejsza jest zasada „nie szkodzić”.

Jak przygotować się do diagnostyki?

Elektronika współczesnego samochodu obejmuje znacznie więcej niż akumulator, światła i rozrusznik. W obwodach pracują sterowniki, czujniki oraz moduły komunikujące się przez magistralę CAN. Dlatego logiczna kolejność czynności jest ważniejsza niż posiadanie drogiego wyposażenia.

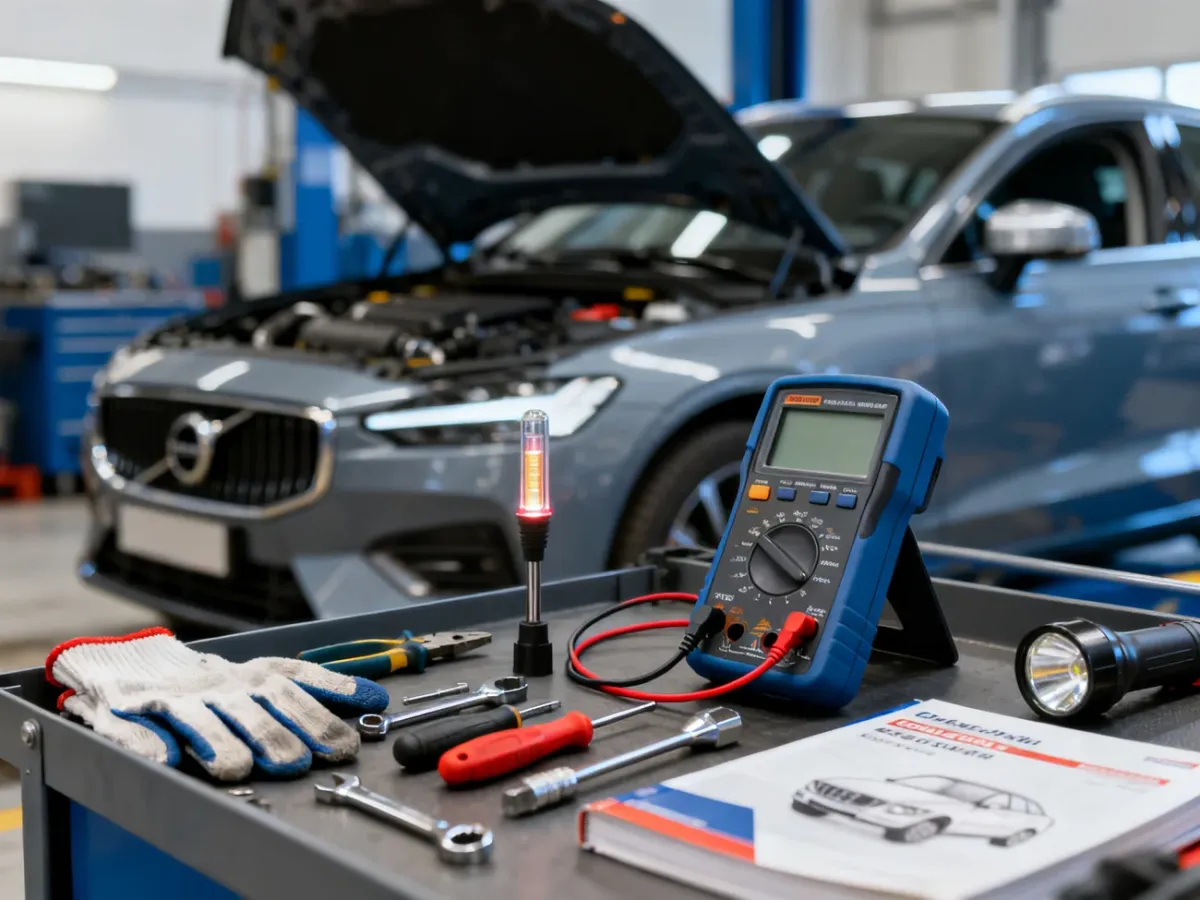

Do podstawowej kontroli wystarczy zestaw narzędzi, który pozwoli zmierzyć napięcie, obejrzeć połączenia i bezpiecznie dostać się do skrzynki bezpieczników:

• Multimetr z pomiarem napięcia stałego i funkcją automatycznego zakresu.
• Tester obwodów lub próbnik napięcia do szybkiej kontroli zasilania.
• Zestaw kluczy, śrubokrętów, szczypiec i obcinaków.
• Wyjmaki do pinów, jeśli trzeba sprawdzić konektor bez jego uszkodzenia.

Przydadzą się także latarka, rękawice ochronne i dokumentacja techniczna konkretnego pojazdu. Bez schematu nie należy na chybił trafił zwierać przewodów ani podawać zasilania na nieznane styki.

Bezpieczeństwo elektroniki – czego nie robić?

Największym błędem jest wykonywanie pomiaru lub naprawy bez przewidywania skutków dla sterowników. Niskonapięciowa instalacja samochodu nie oznacza, że każdy eksperyment jest bezpieczny. Błędne podłączenie może spowodować zwarcie, przepalenie ścieżek albo uszkodzenie modułu.

Podczas pracy przestrzegaj następujących zasad:

• Nie odłączaj akumulatora przy pracującym silniku. Alternator może wtedy wygenerować skoki napięcia niebezpieczne dla elektroniki.
• Nie używaj przypadkowych urządzeń rozruchowych ani luźno podłączonych kabli. Iskrzenie przy zaciskach może wywołać tak zwane szpilki napięciowe.
• Przed spawaniem elektrycznym odłącz zasilanie zgodnie z procedurą producenta i zabezpiecz sterowniki. Przewód masowy spawarki powinien znajdować się możliwie blisko miejsca spawania.
• Nie rozłączaj wtyczek czujników i modułów przy włączonym zapłonie, ponieważ układ może zapisać błędy lub ulec uszkodzeniu.
• Nie zastępuj bezpiecznika elementem o większym amperażu. Jeśli nowy bezpiecznik natychmiast się przepala, szukaj przyczyny zwarcia zamiast montować kolejny.

Niepotrzebne odłączenie akumulatora może także skasować ustawienia zapisane w pamięciach podtrzymywanych elektrycznie. W niektórych autach oznacza to konieczność ponownej adaptacji szyb, radia lub wybranych modułów.

Diagnostyka instalacji elektrycznej samochodu krok po kroku

Podstawową kontrolę wykonuj przy wyłączonym zapłonie, z samochodem ustawionym na równej powierzchni i z zabezpieczonym hamulcem postojowym. Pomiar napięcia na akumulatorze wymaga prawidłowego ustawienia multimetru.

1. Wykonaj oględziny. Sprawdź przewody, zaciski akumulatora, masy nadwozia, wtyczki i widoczne bezpieczniki. Szukaj przetarć izolacji, śladów wilgoci, korozji, stopionego plastiku i luźnych połączeń.
2. Zmierz napięcie spoczynkowe. Ustaw multimetr na napięcie stałe, czarną sondę przyłóż do bieguna ujemnego, a czerwoną do dodatniego. Pomiar wykonuj po postoju, gdy akumulator nie jest właśnie obciążony. W pełni naładowany akumulator zwykle wskazuje około 12,6–12,8 V. Niższy wynik może oznaczać rozładowanie albo zużycie, ale sam pomiar nie rozstrzyga jeszcze o stanie baterii.
3. Sprawdź ładowanie alternatora. Uruchom silnik i ponownie zmierz napięcie na zaciskach akumulatora. Wartość około 13,7–14,7 V jest typowym zakresem referencyjnym dla prawidłowego ładowania. Wynik zależy od modelu auta, temperatury i strategii sterowania alternatorem, dlatego odstępstwo należy porównać z dokumentacją pojazdu.
4. Skontroluj bezpieczniki. Obejrzyj je zgodnie ze schematem, a w razie wątpliwości sprawdź ciągłość multimetrem po wyłączeniu zasilania. Wymieniaj tylko na bezpiecznik o takim samym oznaczeniu i amperażu. Przepalenie elementu jest często skutkiem zwarcia, a nie główną usterką.
5. Sprawdź spadki napięcia i masy. Jeśli odbiornik działa słabo, zmierz połączenia oraz przewód masowy. Zaśniedziałe zaciski mogą przepuszczać prąd bez obciążenia, ale powodować duży spadek napięcia podczas pracy urządzenia.

Multimetrem nie mierz oporu w obwodzie, który jest pod napięciem. Przed testem ciągłości odłącz zasilanie badanego obwodu, a przy pomiarze napięcia trzymaj sondy tak, by nie zewrzeć sąsiednich styków.

Typowe objawy i możliwe przyczyny

Ten sam objaw może wynikać z kilku różnych usterek, dlatego tabela pomaga wybrać pierwszy, najmniej ryzykowny krok:

Kiedy potrzebna jest pomoc specjalisty?

Samodzielna diagnostyka ma sens przy prostych problemach: słabym akumulatorze, skorodowanym zacisku, przepalonym bezpieczniku lub widocznym uszkodzeniu przewodu. Jeśli po podstawowych pomiarach nie ma jasnego wniosku, dalsze próby mogą zwiększyć koszty.

Do specjalisty oddaj samochód szczególnie wtedy, gdy występują błędy wielu sterowników, problemy z magistralą CAN, okresowe zaniki komunikacji, konieczność kodowania modułu albo objawy po zalaniu lub kolizji. W takich przypadkach przydatne są diagnostyka komputerowa, schematy producenta, oscyloskop i urządzenia pozwalające obserwować sygnały w czasie pracy. Sam odczyt kodu błędu wskazuje kierunek, ale nie zawsze identyfikuje uszkodzony element.

Nie podejmuj też prac przy baterii trakcyjnej i układach wysokiego napięcia samochodów elektrycznych oraz hybrydowych. To inna kategoria zagrożeń niż diagnostyka instalacji 12 V i wymaga odpowiednich kwalifikacji oraz procedur.

Najważniejsza jest granica kompetencji

Dobra diagnostyka instalacji elektrycznej samochodu polega na zbieraniu informacji w bezpiecznej kolejności: oględziny, pomiar, porównanie z dokumentacją i dopiero potem decyzja o naprawie. Jeśli przyczyna nie jest oczywista albo pojazd zgłasza błędy wielu modułów, rozsądniej zakończyć samodzielne działania i przekazać auto elektrykowi samochodowemu. Świadomość własnych ograniczeń chroni elektronikę skuteczniej niż przypadkowa wymiana części.
