Jak podłączyć interfejs obd2?
Podłączenie interfejsu OBD2 zwykle zajmuje około 3 minut. Potrzebujesz samego interfejsu, telefonu lub komputera oraz aplikacji diagnostycznej. Wystarczy znaleźć gniazdo, podłączyć urządzenie, włączyć zapłon i skonfigurować połączenie w aplikacji – bez uruchamiania silnika.
Jak przygotować się do podłączenia?
Sprawdź, czy interfejs pasuje do samochodu i urządzenia, z którym chcesz go używać. Tanie adaptery ELM327 mogą nie obsługiwać wszystkich protokołów albo działać niestabilnie. Znaczenie ma też system telefonu. Nie każdy adapter Bluetooth współpracuje z iPhone’em, a część urządzeń Wi-Fi sprawia problemy na Androidzie.
Do podstawowej diagnostyki możesz użyć aplikacji takich jak Car Scanner. Na Androidzie działa także Piston. Zawsze sprawdź, czy wybrana aplikacja obsługuje typ połączenia oferowany przez interfejs.
Przed rozpoczęciem przygotuj następujące elementy:
- Interfejs OBD2 dopasowany do samochodu.
- Smartfon lub komputer z kompatybilną aplikacją diagnostyczną.
- Samochód ustawiony na postoju, z wyłączonym silnikiem.
Jak podłączyć interfejs OBD2 krok po kroku?

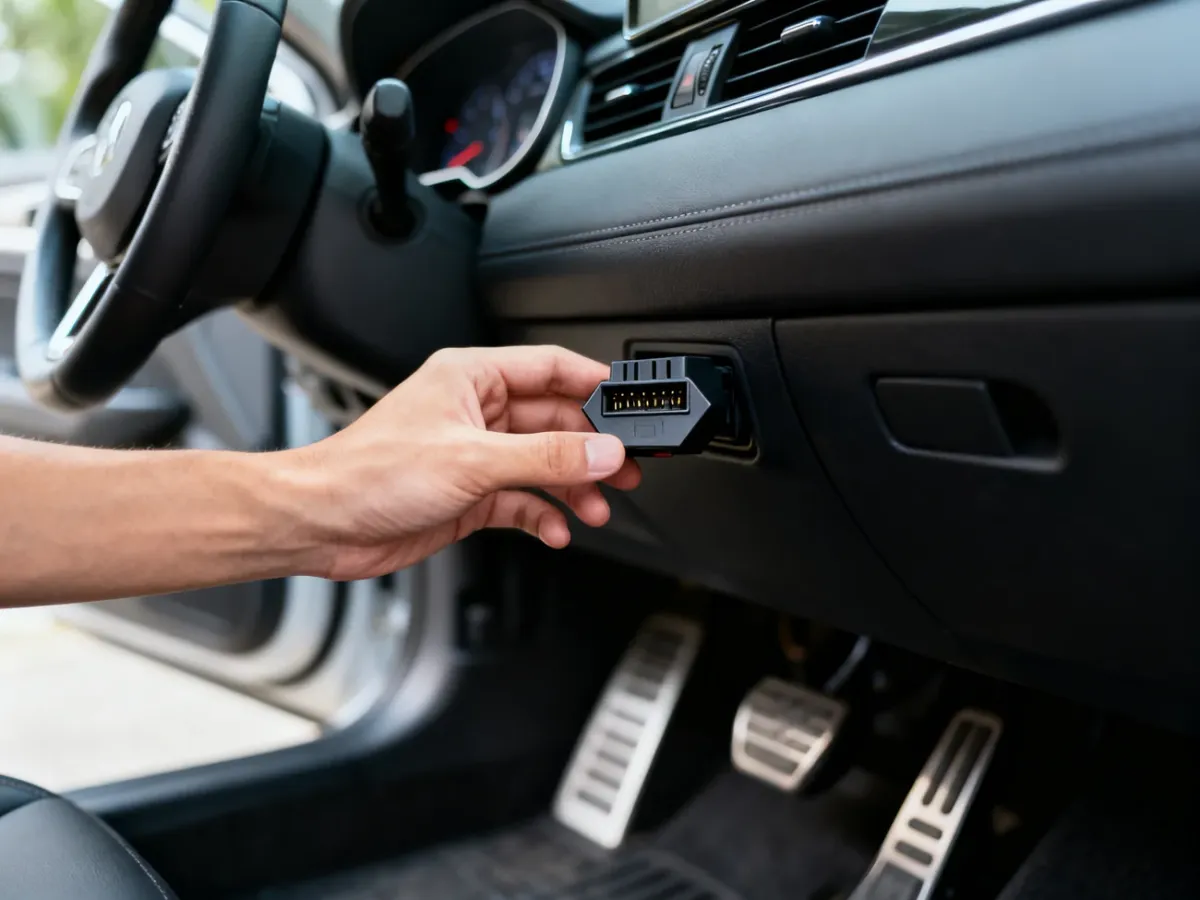

- Znajdź gniazdo OBD2 – najczęściej znajduje się pod kierownicą, w pobliżu pedałów albo skrzynki bezpieczników. Może być też ukryte w tunelu środkowym, pod popielniczką lub obok hamulca ręcznego. Gniazdo ma trapezowy kształt i standardowo 16 pinów.
- Wyłącz zapłon i wciśnij interfejs – podłącz urządzenie przy wyłączonych kontrolkach. Nie używaj siły. Wtyczka powinna wejść równo, bez wyginania pinów.
- Włącz zapłon, ale nie uruchamiaj silnika – przekręć kluczyk do pozycji, w której zapalają się kontrolki, albo naciśnij przycisk zapłonu bez wciskania pedału hamulca. W tym stanie ECU otrzymuje zasilanie i może komunikować się ze skanerem. Silnik podczas podstawowego odczytu nie musi pracować.
- Uruchom aplikację diagnostyczną – włącz Bluetooth lub Wi-Fi, zależnie od rodzaju interfejsu, a następnie otwórz aplikację. Wybierz w niej typ połączenia i dostępny adapter.
- Nie paruj adaptera w ustawieniach systemowych telefonu – w wielu interfejsach Bluetooth właściwe połączenie nawiązuje się wyłącznie z poziomu aplikacji. Próba wcześniejszego sparowania w systemowym menu Bluetooth może uniemożliwić aplikacji dostęp do urządzenia.
- Wybierz pojazd lub protokół – podaj markę, model i rocznik, jeśli aplikacja tego wymaga. Niektóre programy rozpoznają samochód automatycznie. Jeżeli dostępna jest opcja wyboru protokołu, pozostaw ustawienie automatyczne, chyba że instrukcja interfejsu wskazuje inaczej.
- Połącz się z ECU i rozpocznij odczyt – wybierz odczyt kodów usterek albo danych bieżących. Interfejs pobiera informacje ze sterownika, a aplikacja przedstawia je na ekranie.
W przypadku przewodowego skanera USB zamiast parowania wybierz właściwy port komunikacyjny w programie. Sterownik urządzenia może być wymagany, jeśli komputer nie rozpoznaje interfejsu automatycznie.
Gdzie szukać gniazda OBD2?
Producenci umieszczają port w kabinie kierowcy, ale jego dokładne położenie zależy od modelu samochodu. Najczęstsze lokalizacje to:
- pod dolną częścią deski rozdzielczej, bezpośrednio nad pedałami,
- obok lub wewnątrz skrzynki bezpieczników,
- w tunelu środkowym, pod popielniczką albo za zaślepką,
- w pobliżu dźwigni hamulca ręcznego lub konsoli centralnej.
Jeśli nie widzisz złącza, sprawdź instrukcję samochodu. Niektóre porty są zasłonięte klapką, ale nie powinny wymagać demontażu dużych elementów wnętrza.
Co zrobić, gdy interfejs nie chce się połączyć?
Najpierw wyłącz zapłon, zamknij aplikację i podłącz urządzenie ponownie. Następnie włącz zapłon i spróbuj nawiązać połączenie z poziomu programu diagnostycznego. Najczęstsze przyczyny problemów przedstawia tabela:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak połączenia z ECU | Wyłączony zapłon, luźna wtyczka albo niezgodny interfejs | Włącz zapłon, sprawdź osadzenie wtyczki i kompatybilność protokołów |
| Błąd parowania Bluetooth | Adapter został połączony w ustawieniach telefonu albo korzysta z niego inna aplikacja | Usuń połączenie systemowe, zamknij inne programy i skonfiguruj urządzenie w aplikacji diagnostycznej |
| Nieobsługiwany protokół | Interfejs nie obsługuje protokołu używanego przez samochód | Sprawdź specyfikację adaptera i użyj modelu obsługującego wymagany protokół |
| Połączenie często się zrywa | Niska jakość adaptera, zakłócenia albo słabe zasilanie | Przetestuj inne urządzenie, ogranicz liczbę aktywnych aplikacji i rozważ stabilniejszy interfejs |
W starszych samochodach podstawowa komunikacja OBD2 może działać, ale odczyt dodatkowych modułów, takich jak ABS czy poduszki powietrzne, zależy od marki, modelu i użytego protokołu. Uniwersalny adapter nie zastępuje fabrycznego testera serwisowego.
Jak bezpiecznie używać interfejsu OBD2?
Kasowanie kodów usterek wykonuj wyłącznie na postoju. Nie usuwaj błędów podczas jazdy, ponieważ operacja zmienia komunikację ze sterownikiem i może utrudnić ocenę stanu samochodu. Sam odczyt danych nie naprawia przyczyny usterki, a zniknięcie kontrolki nie oznacza, że problem został usunięty.
Nie zostawiaj taniego adaptera na stałe w gnieździe. Port OBD2 może zasilać urządzenie także po wyłączeniu silnika, a słabe interfejsy nie zawsze przechodzą w tryb uśpienia. Przy dłuższym postoju mogą stopniowo rozładowywać akumulator. Po zakończeniu diagnostyki najlepiej odłączyć urządzenie.
Jeżeli kontrolka powraca po skasowaniu błędu albo problem dotyczy układu hamulcowego, poduszek powietrznych lub wymaga adaptacji sterownika, sam odczyt OBD2 może nie wystarczyć. W takiej sytuacji potrzebna jest dalsza diagnostyka, często z użyciem specjalistycznego testera.
Co daje samodzielne podłączenie OBD2?
Prawidłowo podłączony interfejs pozwala szybko sprawdzić kody DTC, podstawowe parametry pracy silnika i dane Live Data. To oszczędność czasu przy wstępnej ocenie usterki, ale wynik trzeba interpretować w kontekście objawów i stanu samochodu. Interfejs wskazuje obszar problemu, nie zawsze konkretną część do wymiany.
