Jak połączyć przerwany kabel w samochodzie?

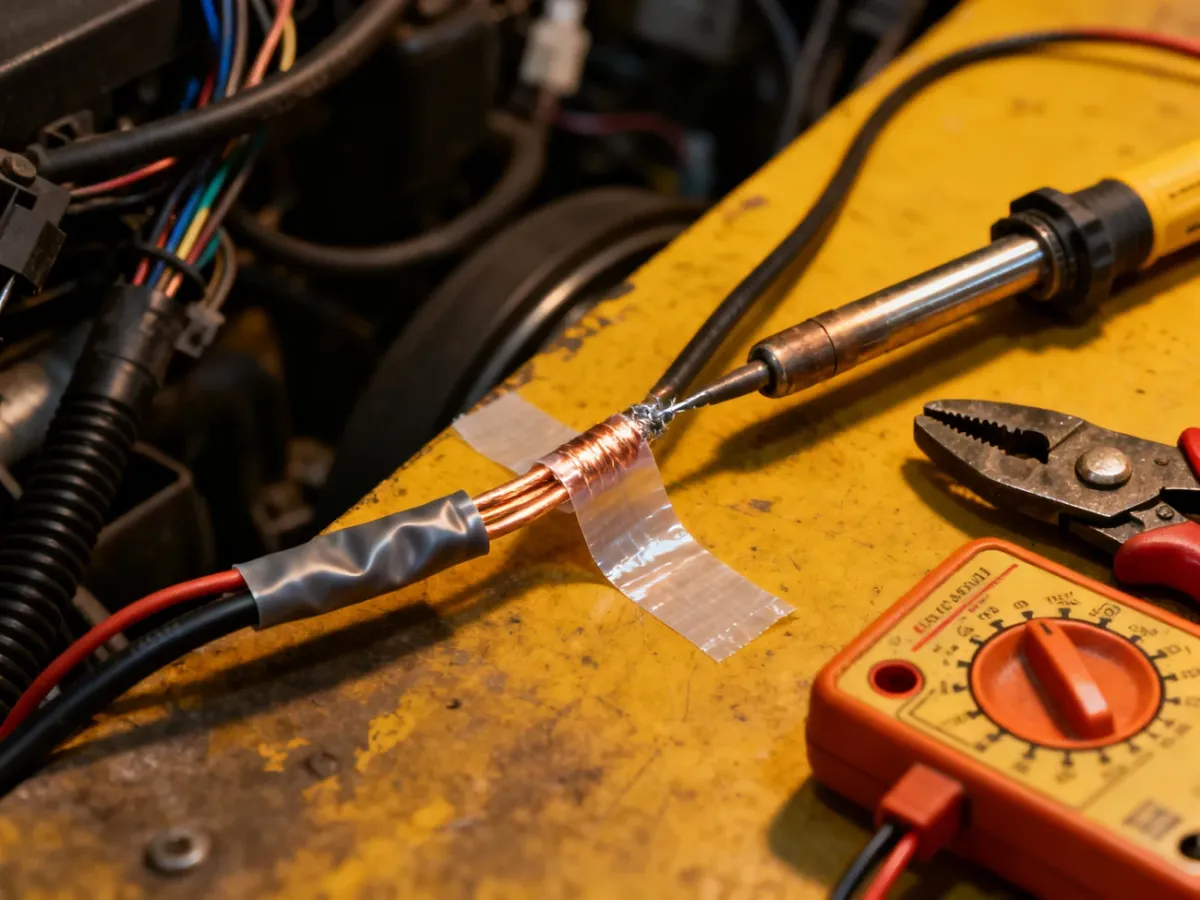

Przerwany kabel w samochodzie najlepiej połączyć przez lutowanie, zabezpieczyć rurką termokurczliwą z klejem i – w przypadku pracującej wiązki – zastosować elastyczną wstawkę. Samo skręcenie przewodów albo szybkozłączka mogą szybko doprowadzić do kolejnej awarii, zwarcia, a nawet pożaru.

Dlaczego prowizoryczne połączenie szybko się psuje?

Instalacja samochodowa nie pracuje w stabilnych warunkach. Przewody są narażone na drgania, zmiany temperatury, wilgoć oraz wielokrotne zginanie. Z tego powodu skręcenie żył i owinięcie ich taśmą izolacyjną nie zapewnia trwałego styku. Po pewnym czasie połączenie może się poluzować, utlenić albo zacząć grzać.

Problem jest szczególnie widoczny w wiązce między karoserią a drzwiami. W takim miejscu kabel pracuje przy każdym otwarciu drzwi. Lutowanie bezpośrednio w strefie zgięcia tworzy sztywny punkt. Na granicy sztywnego lutu i elastycznego przewodu powstają naprężenia, które mogą doprowadzić do pęknięcia żył lub izolacji.

Narzędzia i materiały

Do naprawy pojedynczego przewodu w instalacji 12 V przygotuj minimum potrzebne do wykonania połączenia i jego sprawdzenia:

• Lutownica przeznaczona do pracy z przewodami.
• Cyna z topnikiem do lutowania elektroniki lub przewodów.
• Rurki termokurczliwe, najlepiej z klejem uszczelniającym.
• Ściągacz izolacji oraz niewielkie cążki.
• Multimetr do sprawdzenia ciągłości przewodu i ewentualnego zwarcia.

Jak połączyć przerwany kabel?

W zwykłym, nieruchomym odcinku instalacji można połączyć przewód bezpośrednio. Przy kilku żyłach biegnących obok siebie zastosuj metodę mijankową, czyli przesuń miejsca lutowania względem siebie. Dzięki temu wiązka nie zrobi się gruba i sztywna w jednym miejscu.

1. Odłącz akumulator i ustal, które żyły zostały przerwane. Jeśli nie masz pewności, użyj multimetru do sprawdzenia ciągłości przewodu.
2. Usuń uszkodzone fragmenty i zdejmij izolację z obu końców na długości wystarczającej do wykonania solidnego połączenia. Nie nacinaj przy tym miedzianych drucików.
3. Przed lutowaniem nasuń na jeden z przewodów rurkę termokurczliwą. Po wykonaniu połączenia nie będzie już można założyć jej od strony końcówki.
4. Jeśli naprawiasz kilka żył, przesuń miejsca ich łączenia. Pierwsze połączenie wykonaj bliżej jednej strony wiązki, następne kilka centymetrów dalej, a kolejne po przeciwnej stronie.
5. Spleć druciki obu końców, podgrzej je lutownicą i wprowadź cynę w połączenie. Lut powinien zwilżyć przewód, ale nie tworzyć dużej, ciężkiej bryły.
6. Po ostygnięciu przesuń rurkę nad miejsce łączenia i obkurcz ją równomiernie. Rurka z klejem dodatkowo ograniczy dostęp wilgoci.
7. Sprawdź multimetr em ciągłość naprawionej żyły oraz brak zwarcia między sąsiednimi przewodami.
8. Ułóż wiązkę tak, aby naprawione miejsca nie znajdowały się pod naprężeniem i nie ocierały o krawędzie blachy.

Rurki powinny być możliwie krótkie, ale na tyle długie, by zakrywały cały odcinek pozbawiony izolacji. Nie nakładaj wielu grubych warstw termokurczu w jednym miejscu. Nadmiernie pogrubiona wiązka staje się sztywna i może ponownie pęknąć przy drganiach.

Jak naprawić wiązkę w drzwiach?

Wiązka między drzwiami a karoserią wymaga innego podejścia niż przewód prowadzony w nieruchomym fragmencie auta. Nie lutuj w samym punkcie maksymalnego zgięcia. Nawet poprawnie wykonany lut usztywni przewód, a jego granica będzie pracowała przy każdym ruchu drzwi. Taka naprawa często kończy się ponownym pęknięciem po kilku miesiącach.

Lepszym rozwiązaniem jest wycięcie zmęczonego odcinka i wstawienie nowego, elastycznego fragmentu przewodu. Wstawka powinna być nieco dłuższa niż usunięty kawałek, aby w gumowej osłonie pracowała nowa, miękka część. Miejsca lutowania przesuń poza strefę największego zginania, w stronę drzwi i karoserii, gdzie przewód jest stabilniejszy.

Jeśli kilka żył ma popękaną izolację albo stało się wyraźnie sztywnych, naprawa tylko jednej może nie rozwiązać problemu na długo. Przy rozległym uszkodzeniu warto rozważyć wymianę większego fragmentu wiązki lub zlecić pracę elektrykowi samochodowemu. Szczególnej ostrożności wymagają przewody magistrali CAN, ponieważ błędne połączenie może zakłócić komunikację sterowników.

Najczęstsze błędy

Przed zamknięciem osłon sprawdź, czy nie popełniłeś któregoś z typowych błędów:

• Nie używaj szybkozłączek zaciskanych kombinerkami, ponieważ mogą uszkadzać część drucików i osłabiać przewód.
• Nie zostawiaj połączenia bez izolacji ani nie traktuj samej taśmy jako zamiennika rurki termokurczliwej.
• Nie lutuj przewodu dokładnie w miejscu, w którym wiązka załamuje się podczas pracy.
• Nie twórz jednego dużego, sztywnego zgrubienia przez nakładanie wielu rurek i warstw taśmy.
• Nie pomijaj kontroli multimetrem, nawet gdy po naprawie odbiornik chwilowo działa.

Trwała naprawa polega nie tylko na uzyskaniu przewodzenia. Połączenie musi też zachować elastyczność, być chronione przed wilgocią i nie przenosić naprężeń na lut. W wiązce drzwi najważniejsze jest więc odsunięcie połączeń od strefy zginania i zastosowanie nowej, miękkiej wstawki.
