Jak sprawdzić czujnik temperatury płynu chłodzącego?
Uszkodzony czujnik temperatury płynu chłodzącego może powodować większe spalanie, problemy z rozruchem i nierówną pracę silnika. Najpewniejsza domowa weryfikacja polega na pomiarze rezystancji multimetrem i porównaniu wyniku ze specyfikacją konkretnego samochodu.
Jakie objawy wskazują na usterkę czujnika?
Czujnik temperatury płynu chłodzącego działa jak termometr dla sterownika silnika. Najczęściej jest elementem NTC, czyli jego rezystancja maleje wraz ze wzrostem temperatury. Sterownik silnika wykorzystuje ten sygnał do doboru dawki paliwa i kąta zapłonu, dlatego błędny odczyt może zmienić sposób pracy całej jednostki.
Sama obserwacja objawów nie wystarcza do potwierdzenia awarii, ponieważ podobne symptomy powodują między innymi termostat, uszkodzona wiązka lub problemy z połączeniem elektrycznym. Do sygnałów, które uzasadniają pomiar, należą:
- wyraźnie zwiększone zużycie paliwa,
- trudności z uruchomieniem rozgrzanego silnika,
- nierówna praca lub podwyższone obroty biegu jałowego,
- kody błędów dotyczące zwarcia, przerwy w obwodzie albo nielogicznego sygnału temperatury.
Jak przygotować się do pomiaru?
Do podstawowej diagnostyki potrzebujesz kilku rzeczy. Najważniejsze są:
- multimetr z funkcją pomiaru rezystancji,
- instrukcja serwisowa lub tabela wartości dla konkretnego silnika,
- dostęp do wtyczki czujnika i informacji o numeracji jego pinów,
- rękawice oraz oświetlenie, jeśli czujnik znajduje się w trudno dostępnym miejscu.
Pracuj ostrożnie. Gorący płyn chłodzący może spowodować oparzenia, dlatego nie odkręcaj elementów układu chłodzenia przy rozgrzanym silniku. Sam pomiar wykonuje się po odłączeniu wtyczki od czujnika. Nie dotykaj metalowych końcówek pomiarowych ani styków palcami, ponieważ ciepło dłoni może zmienić wynik, zwłaszcza przy pomiarze małych rezystancji.

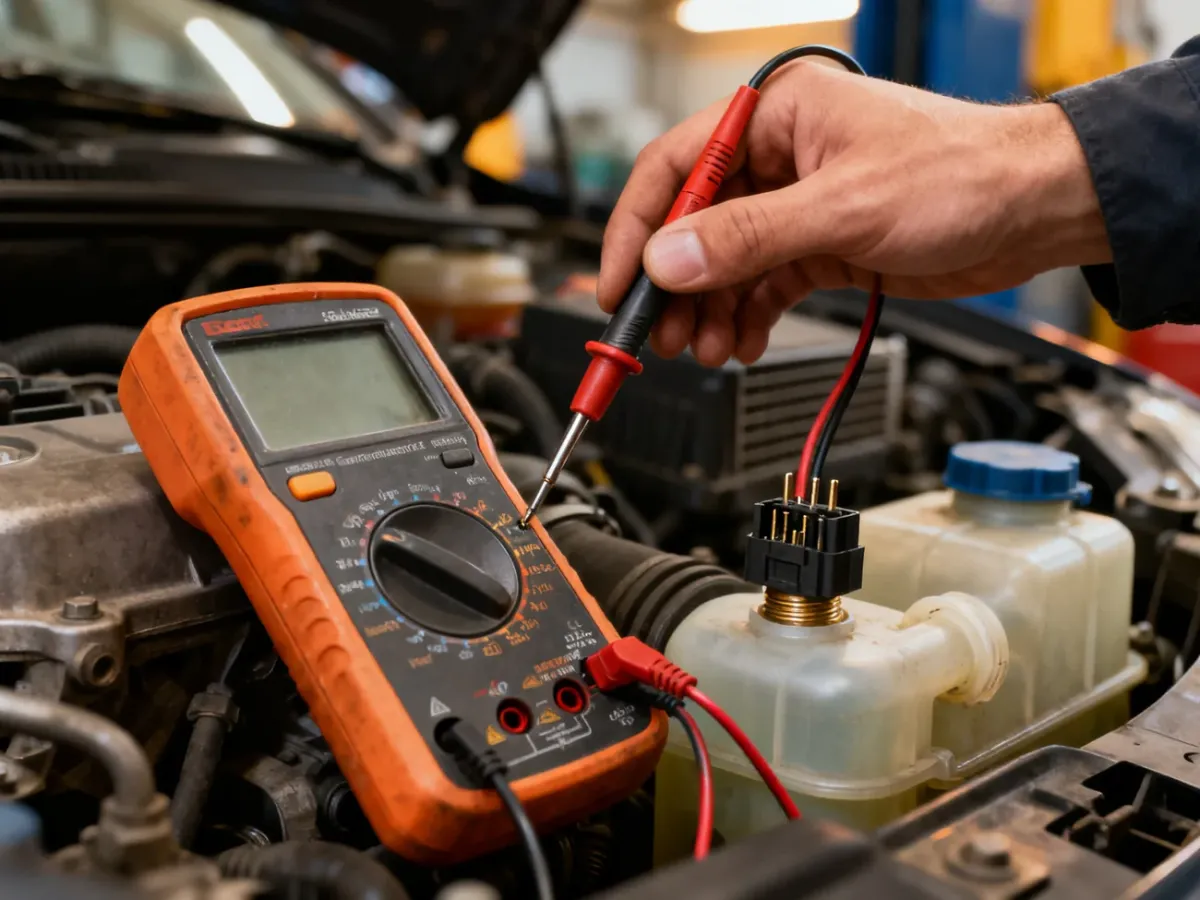

Jak sprawdzić czujnik temperatury płynu chłodzącego multimetrem?
Pomiar dotyczy samego czujnika, a nie przewodów instalacji. Wykonaj go w następującej kolejności:
- Wyłącz silnik i poczekaj, aż temperatura podzespołów pozwoli bezpiecznie odłączyć wtyczkę.
- Zlokalizuj czujnik temperatury płynu chłodzącego. Zwykle znajduje się przy króćcu układu chłodzenia, głowicy albo obudowie termostatu.
- Odłącz wtyczkę i sprawdź, które styki odpowiadają obwodowi czujnika według dokumentacji samochodu.
- Ustaw multimetr w trybie pomiaru rezystancji, czyli omomierza, i wybierz zakres obejmujący spodziewaną wartość.
- Przyłóż końcówki miernika do odpowiednich pinów czujnika, nie zwierając ich metalowym narzędziem.
- Odczytaj rezystancję przy znanej temperaturze czujnika i porównaj ją z tabelą producenta.
- Powtórz pomiar po zmianie temperatury. W typowym czujniku NTC rezystancja powinna maleć, gdy temperatura płynu rośnie.
W czujnikach czteropinowych znajdują się często dwa niezależne obwody. Jeden przekazuje sygnał do sterownika silnika, a drugi obsługuje wskaźnik temperatury na desce rozdzielczej. Nie wolno zakładać, że dowolna para pinów służy do tego samego celu. Numerację i właściwe pary styków sprawdź w dokumentacji danego modelu.
Jakie wartości rezystancji są prawidłowe?
Nie istnieje jedna uniwersalna wartość dla wszystkich samochodów. Poniższe dane mają charakter orientacyjny i odnoszą się do przykładowych czujników stosowanych w niektórych układach, między innymi czteropinowych. Właściwym punktem odniesienia pozostaje dokumentacja serwisowa konkretnego silnika.
| Temperatura | Przykładowa rezystancja | Interpretacja trendu |
|---|---|---|
| 0°C | około 5000–7000 Ω | Wysoka rezystancja przy zimnym czujniku |
| 20°C | około 1500–3000 Ω | Rezystancja niższa niż przy 0°C |
| 90°C | około 200–275 Ω | Niska rezystancja przy rozgrzanym czujniku |
Jeżeli wynik jest nieskończony, może to wskazywać na przerwę w obwodzie. Rezystancja bliska zeru przy temperaturze, w której powinna być wyraźnie wyższa, może oznaczać zwarcie. Ostateczną ocenę wykonuj jednak na podstawie zakresu podanego przez producenta, ponieważ różnice między czujnikami poszczególnych marek i silników są znaczne.
Co sprawdzić, zanim wymienisz czujnik?
Jeśli rezystancja mieści się w przewidzianym zakresie, przyczyny szukaj także poza samym elementem. Przed wymianą sprawdź:
- Wtyczkę – czy styki nie są zaśniedziałe, luźne albo zawilgocone.
- Wiązkę elektryczną – czy przewody nie są przetarte, przerwane lub zwarte z masą.
- Zasilanie i sygnał – w wielu układach sterownik wykorzystuje napięcie referencyjne 5 V, ale dokładny sposób pomiaru zależy od konstrukcji.
- Termostat – jego zablokowanie w pozycji otwartej lub zamkniętej może powodować błędną temperaturę pracy i podobne kody błędów.
Jeżeli czujnik ma poprawną rezystancję, a sterownik nadal rejestruje nielogiczny sygnał, potrzebne może być sprawdzenie przewodów pod obciążeniem albo odczyt parametrów bieżących testerem diagnostycznym.
Co zrobić po potwierdzeniu awarii?
Czujnik temperatury płynu chłodzącego jest zasadniczo elementem nienaprawialnym. Gdy jego rezystancja odbiega od specyfikacji albo występuje przerwa lub zwarcie, właściwym rozwiązaniem jest wymiana na nowy czujnik dobrany do konkretnego silnika. Jeśli po wymianie objawy pozostaną, wróć do kontroli wiązki, wtyczki, termostatu i danych odczytywanych przez sterownik.
