Jak sprawdzić przekaźnik multimetrem? Poradnik krok po kroku

Data publikacji: 2026-09-30

Sprawdzenie przekaźnika multimetrem wymaga skontrolowania dwóch obwodów: cewki oraz styków roboczych. Najpierw zmierz rezystancję cewki, a następnie sprawdź, czy styki zmieniają stan po podaniu napięcia znamionowego. Samo charakterystyczne kliknięcie nie potwierdza jeszcze sprawności elektrycznej elementu.

Przygotowanie do pomiaru i zasady bezpieczeństwa

Do testu potrzebujesz multimetru z funkcją pomiaru rezystancji i ciągłości obwodu, źródła zasilania dopasowanego do napięcia cewki oraz dwóch przewodów pomiarowych. W typowym przekaźniku samochodowym będzie to instalacja 12 V, ale zawsze sprawdź oznaczenie na obudowie lub dane producenta.

Przekaźnik wyjmij z instalacji. Nie wykonuj pomiaru rezystancji na elemencie podłączonym do zasilania, ponieważ możesz uszkodzić multimetr albo badany układ. Przy podawaniu napięcia zewnętrznego zabezpiecz przewody przed zwarciem i nie przykładaj napięcia do styków roboczych, jeśli nie masz pewności, które piny należą do cewki.

Przed rozpoczęciem przygotuj następujące elementy:

  • multimetr z przewodami pomiarowymi,
  • źródło napięcia zgodnego z napięciem znamionowym cewki,
  • krótkie przewody do zasilenia cewki,
  • oznaczenia pinów przekaźnika albo jego dokumentację techniczną.

Uwaga: nie podawaj wyższego napięcia niż znamionowe. Niektóre przekaźniki mają wbudowaną diodę zabezpieczającą, dlatego wymagają zachowania właściwej polaryzacji zasilania cewki. Jeśli nie znasz układu pinów, najpierw sprawdź oznaczenia na obudowie.

Jak sprawdzić przekaźnik multimetrem krok po kroku?

W pierwszej kolejności rozdziel piny cewki od styków roboczych. W popularnych przekaźnikach samochodowych cewka jest zwykle podłączona do zacisków 85 i 86, natomiast styki robocze wykorzystują zaciski 30, 87 oraz czasem 87a.

  1. Zmierz rezystancję cewki. Ustaw multimetr na pomiar rezystancji, czyli Ω. Przyłóż sondy do pinów cewki, najczęściej 85 i 86. Odczyt powinien wskazywać określoną rezystancję, której wartość zależy od modelu przekaźnika. Nie ma jednej uniwersalnej wartości. Brak wskazania lub symbol nieskończonej rezystancji oznacza przerwę w cewce. Bardzo niski odczyt może wskazywać zwarcie uzwojenia. Wynik porównaj z notą katalogową albo parametrami podanymi na obudowie.
  2. Sprawdź styki w stanie spoczynku. Odłącz zasilanie cewki. Ustaw multimetr na test ciągłości lub najniższy zakres pomiaru rezystancji. W przekaźniku NO, czyli normalnie otwartym, między zaciskami 30 i 87 nie powinno być przejścia. Jeżeli przekaźnik ma styk NC oznaczony jako 87a, przejście powinno występować między 30 i 87a. Wysoka rezystancja na parze, która powinna przewodzić, oznacza przerwę albo zabrudzone styki.
  3. Podaj napięcie na cewkę i sprawdź przełączanie. Podłącz źródło zasilania do właściwych pinów cewki, zachowując polaryzację, jeżeli przekaźnik ma diodę. Powinno być słyszalne kliknięcie. Po aktywacji zmierz styki ponownie. W przekaźniku NO między 30 i 87 powinno pojawić się przejście, a rezystancja powinna być niska. W przekaźniku przełącznym para 30–87a powinna po aktywacji przestać przewodzić. Brak zmiany stanu mimo prawidłowego zasilania cewki wskazuje na uszkodzenie mechanizmu lub styków.

Przy pomiarze styków nie oczekuj zawsze idealnego wskazania 0 Ω. Niewielka rezystancja może wynikać z oporu przewodów pomiarowych i konstrukcji styku, ale wyraźnie podwyższony albo niestabilny odczyt po załączeniu sugeruje zużycie, nadpalenie lub korozję.

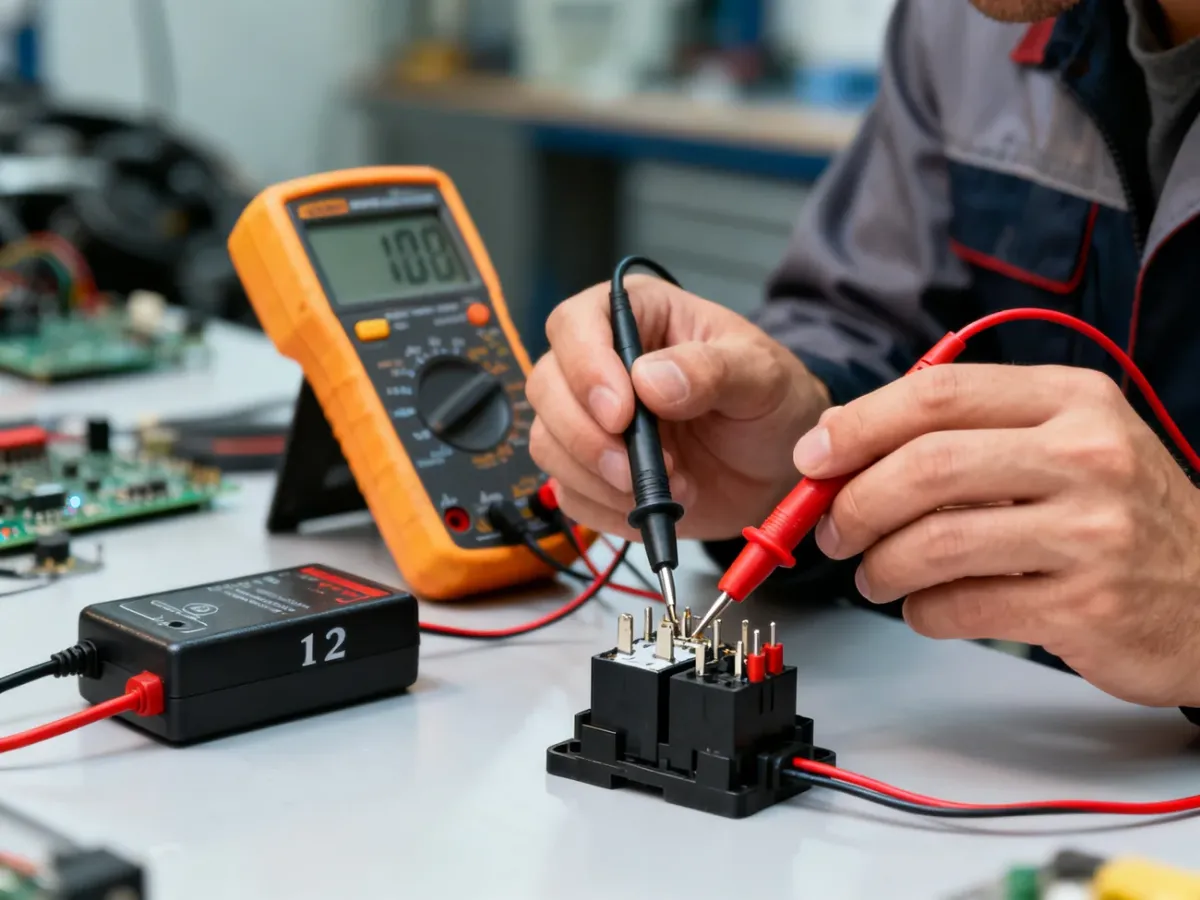

Pomiar przekaźnika samochodowego multimetrem na stanowisku warsztatowym

Oznaczenia pinów przekaźnika samochodowego

Numery na obudowie ułatwiają rozpoznanie obwodów, ale przed pomiarem sprawdź, czy dany przekaźnik rzeczywiście korzysta ze standardowego układu DIN.

Numer pinu Funkcja Opis
85 Cewka Jeden z zacisków obwodu sterującego
86 Cewka Drugi zacisk obwodu sterującego
30 Styk wspólny Doprowadzenie zasilania do przełączanego obwodu
87 Styk NO Wyjście normalnie otwarte, łączy się z 30 po aktywacji cewki
87a Styk NC Wyjście normalnie zamknięte, przewodzi z 30 w stanie spoczynku

Kiedy przekaźnik jest uszkodzony?

Do wymiany kwalifikuje się element z przerwą w cewce, zwarciem uzwojenia albo brakiem zmiany stanu styków po podaniu właściwego napięcia. Kliknięcie bez przejścia elektrycznego oznacza, że mechanizm może działać, ale styki są wypalone, skorodowane lub zabrudzone. Jeżeli pomiary przekaźnika są prawidłowe, a układ nadal nie działa, przyczyny szukaj w zasilaniu, przewodach, masie albo sterowaniu.


Pracuj przy odłączonym zasilaniu instalacji i stosuj napięcie zgodne z oznaczeniem przekaźnika. W razie braku pewności co do identyfikacji pinów skorzystaj z dokumentacji producenta lub pomocy osoby posiadającej odpowiednie kwalifikacje.
