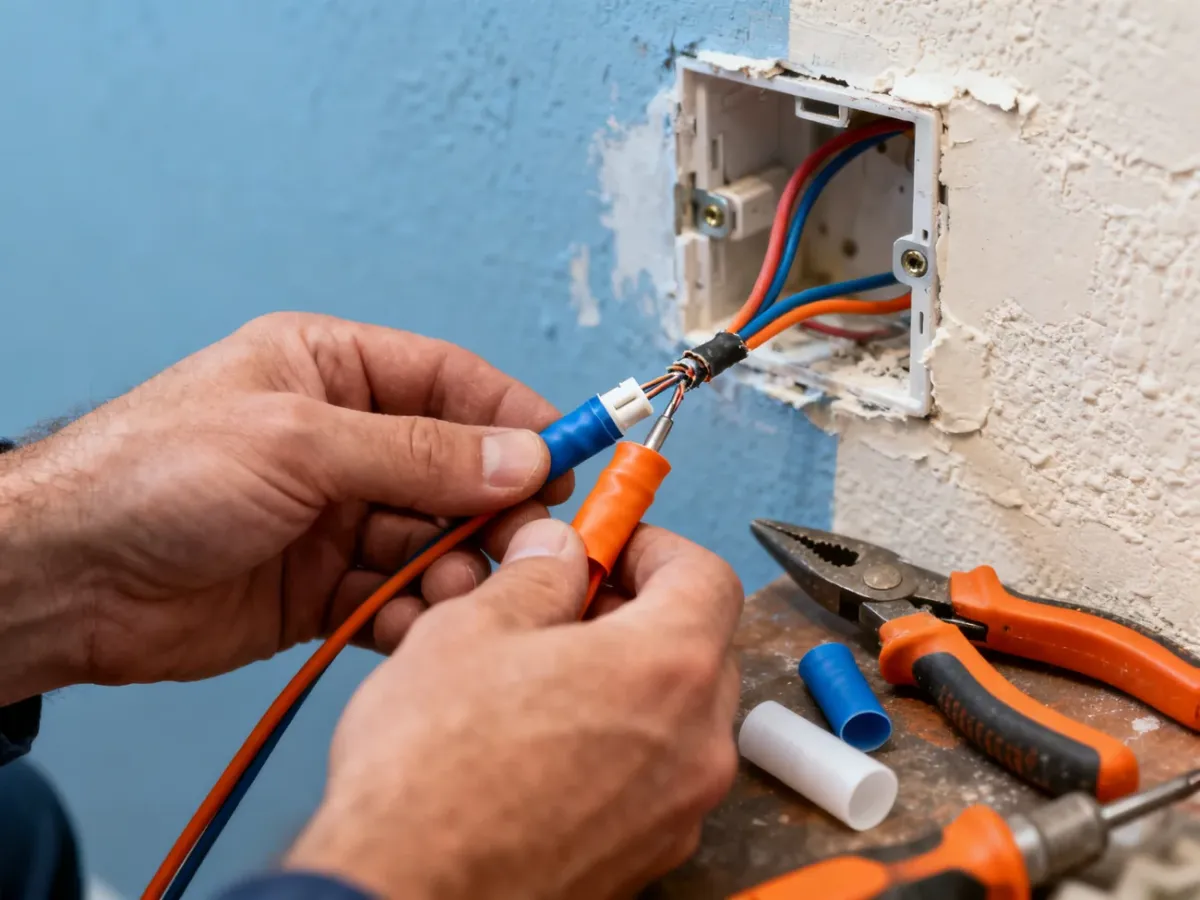

Jak zabezpieczyć naprawiony przewód? Sprawdzone sposoby
Naprawiony przewód można zabezpieczyć trwale tylko wtedy, gdy połączenie zostanie dobrane do miejsca montażu. W puszce stosuje się złączki przeznaczone do połączeń dostępnych, natomiast pod tynkiem lub w ziemi potrzebne jest połączenie nierozłączne, odtwarzające izolację i szczelność kabla. Przed zamknięciem bruzdy trzeba wykonać pomiary, w tym pomiar rezystancji izolacji.
Od czego zależy sposób zabezpieczenia przewodu?
Najpierw trzeba ustalić, czy miejsce naprawy pozostanie dostępne. Jeżeli można zamontować puszkę instalacyjną z pokrywą, połączenie będzie możliwe do kontroli i późniejszego serwisowania. W takim miejscu można zastosować złączkę dobraną do rodzaju przewodu i jego przekroju, na przykład przelotową złączkę WAGO Inline.
Inaczej wygląda naprawa przewodu, który ma zostać trwale zatynkowany albo zakopany. Nie powinno się wtedy ukrywać połączenia śrubowego ani rozwiązania wymagającego okresowego dokręcania. Potrzebne jest połączenie nierozłączne, wykonane zgodnie z instrukcją producenta zestawu naprawczego. Jego parametry elektryczne i mechaniczne nie mogą być gorsze niż parametry nieuszkodzonego przewodu.
Wymagania dla połączeń ukrytych
Norma DIN VDE 0100-520:2013-06 opisuje wymagania dotyczące połączeń instalacji elektrycznych, także tych wykonywanych w miejscach, do których po zakończeniu prac nie będzie dostępu. W praktyce oznacza to konieczność użycia elementów przeznaczonych przez producenta do trwałego łączenia przewodów.
Samo połączenie żył nie wystarcza. Trzeba jeszcze odtworzyć izolację każdej żyły, a przy kablu lub przewodzie wielożyłowym także jego powłokę zewnętrzną. Do tego służą między innymi rurki termokurczliwe z klejem. Po podgrzaniu klej rozpływa się i uszczelnia przestrzeń wokół połączenia, ograniczając dostęp wilgoci oraz przesuwanie się rurki.
Zestaw naprawczy zawsze dobiera się do rodzaju przewodu, liczby żył, ich przekroju oraz materiału. Inne elementy mogą być potrzebne do przewodu płaskiego w ścianie, a inne do okrągłego kabla ziemnego. Nie należy dobierać mufy wyłącznie na podstawie jej średnicy zewnętrznej.
Jaka metoda sprawdzi się w konkretnej lokalizacji?
| Lokalizacja | Zalecana metoda | Szczelność i dostęp |
|---|---|---|
| Ściana, miejsce dostępne | Puszka instalacyjna i złączka dobrana do przewodu | Połączenie pozostaje dostępne do kontroli, więc puszka musi być możliwa do otwarcia |
| Ściana, miejsce ukryte | Mufa termokurczliwa z klejem lub dopuszczona złączka przelotowa z izolacją | Połączenie musi być nierozłączne, izolowane i zabezpieczone przed wilgocią |
| Ziemia | Fabryczny zestaw mufowy do kabli ziemnych, ewentualnie certyfikowana mufa lub puszka doziemna zgodna z warunkami pracy | Wymagana jest odporność na wilgoć, wodę i nacisk gruntu, a stopień ochrony musi odpowiadać zastosowaniu |
W przypadku przewodów sztywnych można rozważyć złączki przelotowe WAGO Inline, na przykład serię 2773 przeznaczoną dla określonych przekrojów. Materiał źródłowy wskazuje zakres od 0,75 mm² do 4 mm², ale przed montażem trzeba sprawdzić aktualną kartę katalogową konkretnego wariantu. Złączkę należy następnie osłonić odpowiednią rurką termokurczliwą.
Jak wykonać mufę termokurczliwą z klejem?
Najbezpieczniej korzystać z kompletnego, fabrycznego zestawu naprawczego. Typowa mufa zawiera elementy do połączenia żył, rurki termokurczliwe z klejem do izolacji poszczególnych żył oraz większą rurkę do odtworzenia powłoki zewnętrznej. Do muf kabli ziemnych mogą być potrzebne także praska, odpowiednie matryce i narzędzie do kontrolowanego podgrzewania.
Prace przy instalacji stałej powinien wykonywać elektryk posiadający doświadczenie w takich naprawach. Kolejność czynności jest następująca:
- Odłącz zasilanie i sprawdź jego brak. Wyłącz właściwe zabezpieczenie w rozdzielnicy, a następnie potwierdź brak napięcia odpowiednim przyrządem. Nie polegaj wyłącznie na położeniu dźwigni wyłącznika.
- Odsłoń przewód na wystarczającej długości. Usuń tynk lub grunt tak, aby końcówki można było przygotować bez naprężania żył. Odetnij uszkodzone fragmenty i pozostaw równe, czyste końce.
- Przygotuj elementy przed połączeniem. Rurki termokurczliwe trzeba nasunąć na przewód przed zamontowaniem złączki, ponieważ po wykonaniu połączenia nie da się ich już założyć od końca. Długość i średnica muszą odpowiadać instrukcji zestawu.
- Połącz żyły zgodnie z technologią zestawu. W zależności od rozwiązania stosuje się złączkę przelotową albo tuleję zaprasowywaną. Przy zaciskaniu używa się praski i matrycy przeznaczonej do danego przekroju, a nie przypadkowych szczypiec.
- Zaizoluj każdą żyłę osobno. Ustaw rurkę tak, aby zachodziła na izolację po obu stronach połączenia. Podgrzewaj ją równomiernie od środka ku końcom, zgodnie z instrukcją producenta.
- Obkurcz rurkę zewnętrzną. Po wykonaniu izolacji żył załóż większą rurkę na cały naprawiony odcinek. Klej powinien zostać równomiernie wypchnięty przy końcach, co wskazuje na prawidłowe uszczelnienie. Nie przegrzewaj izolacji ani powłoki kabla.
- Pozostaw mufę do ostygnięcia i sprawdź ją wizualnie. Nie zginaj ani nie obciążaj połączenia, dopóki materiał nie ostygnie. Sprawdź, czy rurki nie są przypalone, pęknięte lub przesunięte.
Przy naprawie częściowego uszkodzenia może zabraknąć luzu do założenia elementów. W takiej sytuacji nie należy na siłę wyginać żył. Czasem technicznie poprawne jest przecięcie pozostałych żył, aby uzyskać dostęp do wszystkich końców, ale wtedy trzeba wykonać pełną naprawę całego przewodu. Jeżeli miejsce pozostanie ukryte, wymagania dotyczące trwałej mufy nadal obowiązują.
Uwaga na błędy podczas naprawy
Nie zamykaj bruzdy, jeżeli połączenie zostało wykonane metodą przeznaczoną wyłącznie do miejsc dostępnych. Szczególnie ryzykowne są następujące rozwiązania:
- Lutowanie żył. Połączenie lutowane może zmieniać właściwości mechaniczne przewodu i nie zapewnia powtarzalnego zachowania podczas nagrzewania. W instalacjach stałych nie powinno zastępować fabrycznej złączki lub mufy.
- Kostka śrubowa pod tynkiem. Zacisk śrubowy może wymagać kontroli, a odkształcenie żyły i zmiany temperatury mogą wpływać na siłę docisku. Takie połączenie należy pozostawić w dostępnej puszce.
- Skręcenie przewodów i owinięcie taśmą. Taśma nie odtwarza mechanicznej ciągłości przewodu ani nie zapewnia trwałej szczelności. Może być jedynie uzupełnieniem naprawy, nie jej głównym elementem.
- Zwykła puszka hermetyczna zakopana w ziemi. Puszka przeznaczona do montażu na ścianie nie musi być odporna na stały kontakt z wodą i nacisk gruntu. Do ziemi stosuje się wyłącznie rozwiązanie przeznaczone do takich warunków.
Kontrola jakości przed zatynkowaniem
Po zakończeniu naprawy nie wolno od razu podawać napięcia ani zamykać bruzdy. Kontrolę powinien wykonać elektryk z użyciem przyrządów odpowiednich do instalacji. Lista kontrolna obejmuje:
- Sprawdzenie ciągłości każdej żyły oraz poprawności przyporządkowania przewodów.
- Pomiar rezystancji izolacji całego obwodu przy odłączonych odbiornikach i właściwie zabezpieczonych urządzeniach.
- Ocenę połączenia w warunkach możliwie zbliżonych do najbardziej niekorzystnych, także gdy świeży tynk jest jeszcze mokry.
- Sporządzenie wyników pomiarów i potwierdzenie, że naprawiony odcinek nie jest miejscem nadmiernego nagrzewania ani uszkodzenia mechanicznego.
Jeżeli nie masz doświadczenia w pomiarach rezystancji izolacji, naprawie kabla ziemnego albo doborze mufy, zleć pracę elektrykowi. Napięcie można podać dopiero po potwierdzeniu pomiarami, że instalacja jest bezpieczna. Trwałe zabezpieczenie naprawionego przewodu polega nie na owinięciu go taśmą, lecz na wykonaniu właściwego połączenia, odtworzeniu izolacji i udokumentowaniu kontroli.
Prace przy instalacjach elektrycznych mogą stwarzać zagrożenie porażeniem i pożarem. W razie braku kwalifikacji lub odpowiednich przyrządów pomiarowych naprawę należy powierzyć elektrykowi.
