Jak znaleźć zwarcie w instalacji elektrycznej?
Zwarcie w instalacji elektrycznej może doprowadzić do porażenia, uszkodzenia urządzeń, a nawet pożaru. Samodzielna diagnostyka powinna ograniczyć się do odcięcia zasilania i bezpiecznego wytypowania obwodu metodą eliminacji. Nie rozbieraj gniazdek ani nie wykonuj pomiarów przy napięciu, jeśli nie masz kwalifikacji.
Dlaczego zwarcie jest groźne?
Zwarcie elektryczne powstaje wtedy, gdy dochodzi do nagłego połączenia przewodów o różnych potencjałach, na przykład przewodu fazowego z neutralnym albo z uziemieniem. Prąd gwałtownie wzrasta, dlatego zadziałać może bezpiecznik nadprądowy. Zabezpieczenie ogranicza skutki awarii, ale nie oznacza, że instalacja jest już bezpieczna.
Typowe sygnały to nagłe wyłączenie bezpiecznika, brak zasilania w części domu, iskrzenie, trzaski, zapach spalenizny albo nadtopione gniazdko. Sam brak prądu nie przesądza jednak o zwarciu. Przyczyną może być też przeciążenie, przerwanie przewodu lub awaria konkretnego urządzenia.
Co zrobić natychmiast po wykryciu zwarcia?
Najpierw zabezpiecz ludzi i pomieszczenie. Praca przy instalacji pod napięciem grozi śmiercią lub pożarem, dlatego nie próbuj dokręcać przewodów, wymieniać gniazdka ani usuwać uszkodzenia bez odpowiednich kwalifikacji. W razie dymu lub ognia dzwoń pod numer alarmowy 112.
W pierwszej kolejności wykonaj tylko czynności, które nie wymagają dotykania uszkodzonych elementów:
- Wyłącz główny wyłącznik zasilania, jeśli możesz zrobić to bez zbliżania się do nadtopionych lub iskrzących części.
- Nie dotykaj gniazdek, przewodów, obudów urządzeń ani mokrych powierzchni w miejscu awarii.
- Odłącz urządzenia podłączone do podejrzanego obwodu tylko wtedy, gdy ich wtyczki i gniazda nie są uszkodzone.
- Przy zapachu spalenizny przewietrz pomieszczenie, ale nie używaj wentylatorów ani innych urządzeń elektrycznych.
- Wezwij elektryka, jeśli nie masz pewności, który wyłącznik odpowiada za dany obwód.
Czy to na pewno zwarcie?
Objawy warto porównać z innymi typami awarii. Taka ocena pomaga zdecydować, czy można bezpiecznie zawęzić poszukiwania w rozdzielnicy, ale nie zastępuje pomiarów wykonanych przez elektryka.
| Typ awarii | Główne objawy | Typowa przyczyna |
|---|---|---|
| Zwarcie | Bezpiecznik wyłącza się nagle, często natychmiast po włączeniu obwodu, mogą pojawić się iskry lub zapach spalenizny. | Uszkodzona izolacja, wadliwe urządzenie, wilgoć albo połączenie przewodów o różnych potencjałach. |
| Przeciążenie | Bezpiecznik wyłącza się po pewnym czasie, zwykle podczas jednoczesnej pracy kilku urządzeń. | Zbyt duże obciążenie jednego obwodu, na przykład wiele urządzeń o dużej mocy podłączonych do jednej linii. |
| Przerwa w obwodzie | Brak prądu w jednym punkcie lub części instalacji, ale bezpiecznik zwykle nie wyłącza się. | Przerwany przewód, luźne połączenie albo uszkodzony łącznik lub gniazdo. |
Jak znaleźć obwód z awarią metodą eliminacji?

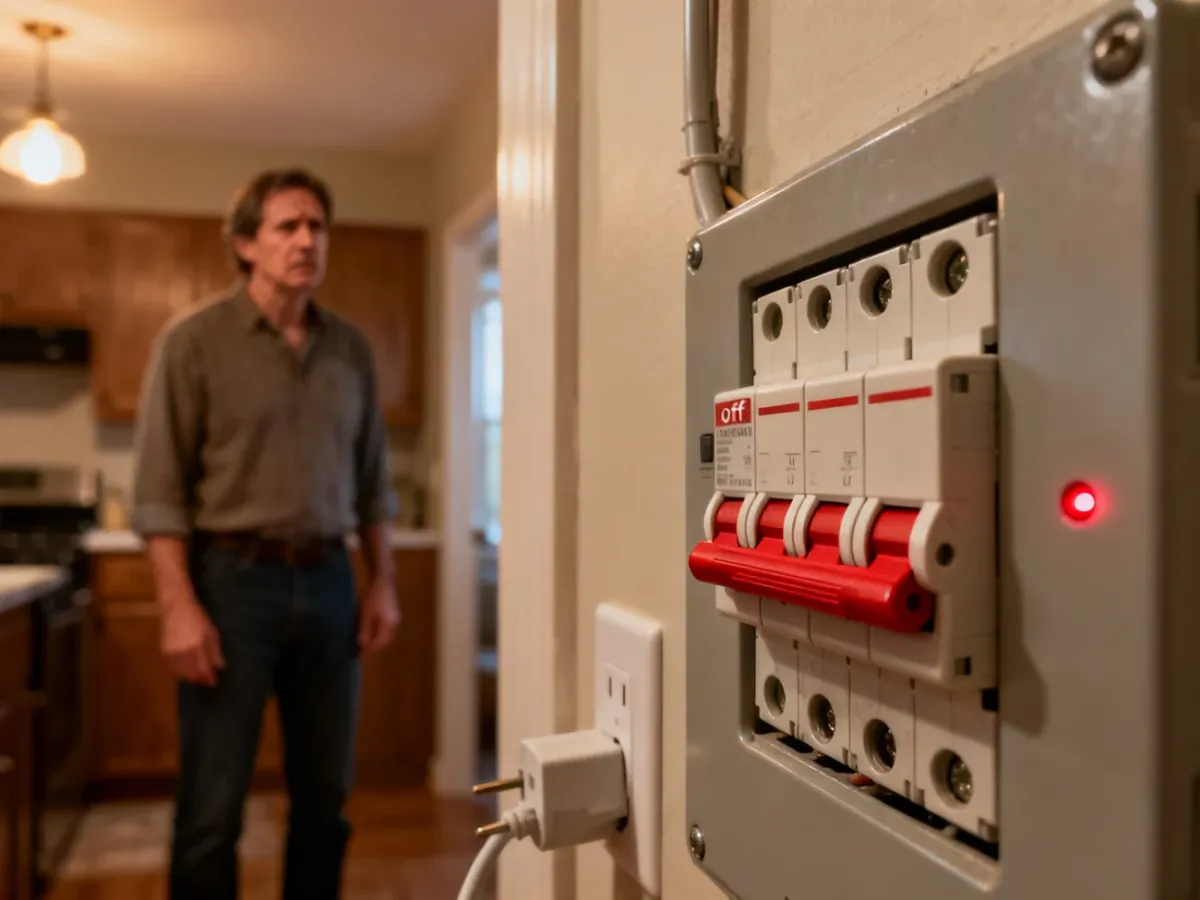

Dla osoby bez uprawnień najbezpieczniejszą metodą jest eliminacja obwodów w rozdzielnicy. Pozwala ona ustalić, który bezpiecznik nadprądowy wywołuje ponowne zadziałanie zabezpieczenia. Nie wskazuje jednak dokładnego miejsca zwarcia i nie służy do naprawy instalacji.
- Wyłącz wszystkie wyłączniki nadprądowe w rozdzielnicy. Jeżeli rozdzielnica jest uszkodzona, osmolona, mokra lub wydobywa się z niej dym, nie dotykaj jej i wezwij elektryka.
- Włącz główny wyłącznik albo zabezpieczenie poprzedzające obwody, o ile nie powoduje to iskrzenia, hałasu lub zapachu spalenizny.
- Włączaj wyłączniki poszczególnych obwodów pojedynczo, zachowując odstęp na obserwację reakcji instalacji.
- Jeśli jeden z nich natychmiast wyłączy zabezpieczenie, pozostaw go wyłączonego i zanotuj opis obwodu, na przykład kuchnia, gniazda pokoi lub oświetlenie.
- Odłącz od tego obwodu wszystkie urządzenia, ale nie rozbieraj gniazd i puszek. Ponowne zadziałanie zabezpieczenia po odłączeniu sprzętu wskazuje na problem w instalacji.
Jeżeli po odłączeniu urządzeń obwód nadal powoduje wyłączenie, usterka może znajdować się w gnieździe, puszce, przewodzie albo w ścianie. Nie używaj wtedy miernika, próbnika ani bezdotykowego wskaźnika napięcia, jeśli nie potrafisz bezpiecznie interpretować pomiaru. Dokładną lokalizację zwarcia elektryk ustala przy użyciu odpowiednich przyrządów i po odłączeniu instalacji zgodnie z zasadami bezpieczeństwa.
Nie sugeruj się wyłącznie trasą przewodów. Przepisy techniczne przewidują prowadzenie instalacji w liniach prostych, równolegle do krawędzi ścian i stropów, a zalecenia normy SEP N SEP-E-002:2003 opisują strefy instalacyjne. W starszych budynkach i po nieudanych remontach przewody mogą jednak przebiegać inaczej. Dlatego nie wierć ani nie kuć ściany na podstawie samego przypuszczenia.
Kiedy przerwać samodzielną diagnostykę?
Nie próbuj szukać zwarcia dalej i zleć sprawdzenie instalacji elektrykowi, jeśli występuje choć jedna z poniższych sytuacji:
- Czuć zapach spalenizny, widać dym, osmalenie, stopioną izolację albo nadtopione gniazdko.
- Zwarcie mogło powstać w ścianie po wierceniu, kuciu lub innym remoncie.
- Bezpiecznik wyłącza się natychmiast mimo odłączenia wszystkich urządzeń.
- Nie wiesz, który wyłącznik odpowiada za konkretny obwód albo nie czujesz się pewnie przy rozdzielnicy.
- Instalacja jest stara, uszkodzona mechanicznie, zawilgocona lub nie ma czytelnych zabezpieczeń.
- Po włączeniu zasilania pojawiają się trzaski, iskrzenie, nagrzewanie elementów albo ponowny zapach spalenizny.
Metoda eliminacji może wskazać obwód odpowiedzialny za awarię, ale nie naprawia zwarcia. Po wyłączeniu podejrzanego zabezpieczenia pozostaw je w tym stanie i nie przywracaj zasilania na próbę. Gdy przyczyna znajduje się w ścianie lub rozdzielnicy, dalsze działania powinien wykonać wykwalifikowany elektryk.
Prace przy instalacji elektrycznej mogą powodować bezpośrednie zagrożenie życia i zdrowia. W razie wątpliwości nie wykonuj pomiarów ani napraw samodzielnie, tylko skontaktuj się z osobą posiadającą wymagane kwalifikacje.
