Wymiana czujnika pedału sprzęgła – jak zrobić to samodzielnie?

Wymiana czujnika pedału sprzęgła jest możliwa samodzielnie, ale wymaga precyzji. Największe ryzyko wiąże się z montażem czujnika typu „push-turn”, którego trzpień i mechanizm zapadkowy mogą zostać trwale uszkodzone przez użycie siły. Przed rozpoczęciem sprawdź instrukcję dla konkretnego modelu, ponieważ sposób ustawienia pedału może się różnić.

Czego potrzebujesz przed rozpoczęciem pracy?

Najpierw upewnij się, że kupiona część pasuje do samochodu. Czujnik dobieraj po numerze VIN albo oznaczeniu oryginalnego elementu. Podobnie wyglądający czujnik świateł stop może mieć inną liczbę pinów, charakterystykę pracy lub zakres regulacji.

Przygotuj:

• klucz lub nasadkę, najczęściej M8, do demontażu maskownicy,
• latarkę ułatwiającą pracę pod kierownicą,
• nowy czujnik zgodny z numerem VIN lub oznaczeniem starego elementu,
• narzędzie diagnostyczne, jeśli samochód wymaga sprawdzenia lub adaptacji czujnika.

Pracuj przy wyłączonym zapłonie i zabezpiecz samochód przed przypadkowym ruszeniem. Demontaż pod kierownicą jest niewygodny, dlatego nie szarp przewodów ani elementów mocowania pedału.

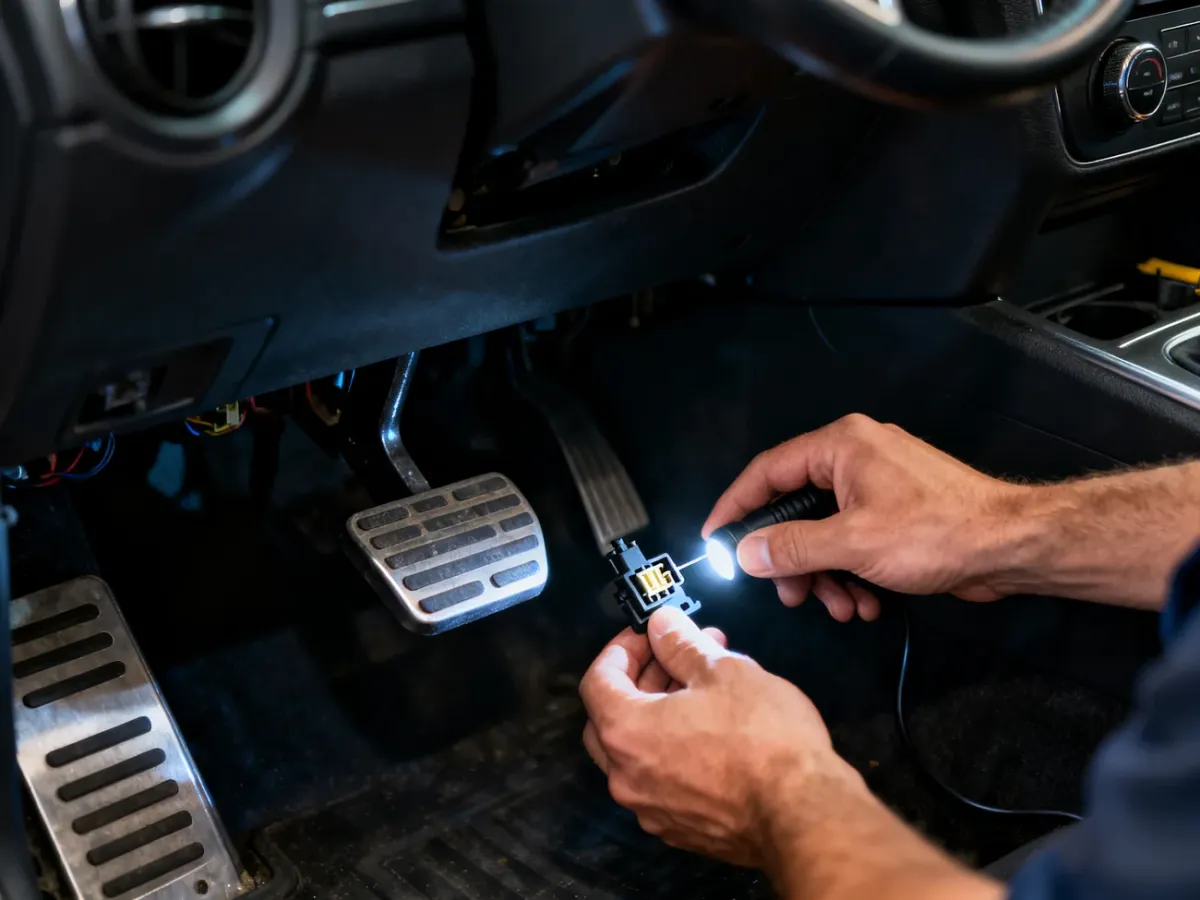

Jak wymienić czujnik pedału sprzęgła?

W wielu samochodach czujnik znajduje się przy ramieniu pedału sprzęgła, za dolną maskownicą. W niektórych modelach, na przykład w wybranych wersjach Forda Focusa Mk2, może być umieszczony w komorze silnika przy głównym siłowniku sprzęgła. Przed demontażem sprawdź jego lokalizację dla konkretnego auta.

Procedura wygląda następująco:

1. Zdemontuj maskownicę. Odkręć elementy mocujące i odłóż osłonę tak, aby uzyskać swobodny dostęp do czujnika.
2. Odłącz wtyczkę. Zwolnij zatrzask i wyciągnij złącze za obudowę, nie za przewody. Sprawdź, czy styki nie są zaśniedziałe ani zabrudzone.
3. Wyjmij stary czujnik. Zwykle trzeba obrócić go o około 45 stopni, a następnie wysunąć z gniazda. Kierunek obrotu zależy od konstrukcji mocowania.
4. Porównaj części. Sprawdź długość trzpienia, kształt korpusu, liczbę pinów i położenie prowadnic. Jeśli elementy różnią się, nie wciskaj nowego czujnika na siłę.
5. Ustaw pedał zgodnie z instrukcją producenta. W wielu rozwiązaniach typu „push-turn” montaż wykonuje się przy wciśniętym pedale. Wkładasz wtedy czujnik w gniazdo bez obracania, puszczasz pedał, aby trzpień oparł się we właściwym miejscu, a następnie obracasz czujnik o około 45 stopni.
6. Zablokuj czujnik. Po obrocie powinien stabilnie siedzieć w gnieździe. Nie dokręcaj go dodatkowo, jeśli konstrukcja nie przewiduje śruby.
7. Podłącz wtyczkę. Złącze powinno wejść do końca i wyraźnie zablokować się na zatrzasku.
8. Zamontuj maskownicę. Przed jej przykręceniem sprawdź, czy pedał porusza się swobodnie i nie zahacza o przewody.

Nie ma jednej uniwersalnej zasady dotyczącej położenia pedału. W części samochodów czujnik zakłada się przy pedale wciśniętym, a w innych przy puszczonym. Znaczenie ma także konstrukcja trzpienia. Jeśli instrukcja serwisowa nakazuje montaż przy puszczonym pedale, nie stosuj procedury używanej w innym modelu tylko dlatego, że czujnik wygląda podobnie.

Po prawidłowym montażu trzpień powinien sam oprzeć się o pedał i ustawić w odpowiednim położeniu. Nie wyciągaj go do końca ani nie wciskaj śrubokrętem bez wyraźnej instrukcji producenta.

Ostrzeżenie: nie używaj siły podczas wkładania czujnika. Mechanizmy zapadkowe stosowane w wielu czujnikach są delikatne i często jednorazowe. Jeżeli element nie wchodzi gładko, wyjmij go i sprawdź ustawienie prowadnic, trzpienia oraz pedału. Dociśnięcie korpusu na siłę może uszkodzić zapadki jeszcze przed podłączeniem wtyczki.

Co sprawdzić, gdy po wymianie pojawią się problemy?

Czujnik przekazuje do ECU informację o położeniu pedału. Sygnał może być wykorzystywany między innymi przez tempomat, układ start-stop i sterowanie obrotami podczas zmiany biegów. Objaw nie zawsze oznacza uszkodzenie samego czujnika, dlatego sprawdź także wtyczkę, wiązkę oraz ustawienie trzpienia.

W samochodach VAG działanie czujnika można sprawdzić narzędziem diagnostycznym, obserwując zmianę wartości lub statusu w odpowiednim bloku pomiarowym. W niektórych konfiguracjach wykorzystywany jest blok 66, ale numer i sposób interpretacji danych zależą od sterownika.

Czy po wymianie potrzebna jest adaptacja?

Nie każdy czujnik wymaga adaptacji. Jest ona częstsza w układach, które wykorzystują czujnik pozycyjny, funkcję start-stop albo bardziej rozbudowane strategie sterowania w ECU. Jeżeli po mechanicznym montażu zapisuje się błąd, tempomat nie działa lub parametry nie zmieniają się przy wciskaniu pedału, potrzebna może być kalibracja testerem diagnostycznym.

W niektórych modelach stosuje się procedurę uczenia bez komputera: włącza się zapłon, bez uruchamiania silnika, wciska pedał na kilka sekund, a następnie powoli go puszcza. Czynność można powtórzyć kilka razy, lecz nie jest to metoda uniwersalna. Dla konkretnego auta wiążąca pozostaje instrukcja serwisowa.

Lista kontrolna po montażu

Przed jazdą próbną sprawdź następujące punkty:

• Wtyczka jest wsunięta do końca i zablokowana zatrzaskiem.
• Pedał odbija płynnie i nie zatrzymuje się o maskownicę lub przewody.
• Kontrolki nie pojawiają się ponownie po włączeniu zapłonu.
• Tempomat i rozruch działają zgodnie z wyposażeniem samochodu.
• Jazda próbna nie ujawnia szarpania ani utrzymywania podwyższonych obrotów przy zmianie biegów.

Jeżeli po poprawnym montażu i ewentualnej adaptacji problem pozostaje, nie zakładaj od razu kolejnego czujnika. Sprawdź wiązkę, zasilanie, masę oraz dane w sterowniku. Usterka może dotyczyć instalacji albo innego przełącznika przy pedałach.

Prace przy samochodzie wykonujesz na własną odpowiedzialność. Jeśli nie masz pewności co do typu czujnika lub procedury montażu dla konkretnego modelu, skorzystaj z instrukcji serwisowej albo pomocy osoby posiadającej odpowiednie narzędzia diagnostyczne.
