Wymiana drążków kierowniczych – kiedy wykonać i jak przebiega?

Wymiana drążków kierowniczych wymaga precyzji, czystości i właściwych narzędzi. Po zakończeniu naprawy trzeba ustawić geometrię kół, ponieważ nawet niewielka zmiana długości połączenia może wpłynąć na zbieżność i prowadzenie samochodu. Jeżeli nie masz doświadczenia w pracy przy układzie kierowniczym, bezpieczniej zlecić naprawę serwisowi.

Jak rozpoznać zużyty drążek kierowniczy?

Drążek kierowniczy przenosi ruch z przekładni na zwrotnicę. Jego zużycie może powodować stukanie na nierównościach, drgania odczuwalne na kierownicy oraz luz przy gwałtownych ruchach kierownicą. Podobne objawy wywołują jednak także końcówki drążków, wahacze lub sama przekładnia, dlatego diagnozę najlepiej przeprowadzić na podnośniku.

Drążek znajduje się między przekładnią a końcówką drążka. Jeśli luz występuje w przegubie przy przekładni, zużyty jest drążek. Luz na sworzniu przy zwrotnicy wskazuje zwykle na końcówkę. W razie wątpliwości nie wymieniaj części wyłącznie na podstawie hałasu.

Co przygotować przed wymianą?

Przed rozpoczęciem pracy sprawdź katalog części po modelu, roczniku, wersji zawieszenia lub numerze VIN. W niektórych samochodach występują różne rodzaje drążków, które nie są wzajemnie zamienne. Przy naprawie jednej strony często opłaca się wymienić na obu stronach osi komplet, czyli drążek i końcówkę.

Do pracy przygotuj następujące narzędzia i materiały:

• Klucz do drążków kierowniczych – ułatwia odkręcenie elementu od listwy zębatej, a jego zakres musi pasować do zastosowanej części.
• Ściągacz do sworzni kulowych – pozwala oddzielić końcówkę od zwrotnicy bez uderzania w elementy układu.
• Klucz dynamometryczny oraz narzędzia do demontażu koła i osłon.
• Środek do usuwania rdzy, czyściwo i preparat przeznaczony do smarowania wskazany przez producenta części.

Lista nowych części powinna obejmować:

• drążki kierownicze i końcówki drążków, jeśli wymieniasz cały komplet na osi,
• osłony przeciwpyłowe, jeżeli stare są uszkodzone lub zestaw ich nie zawiera,
• nowe opaski do osłon, ponieważ starych często nie da się poprawnie wykorzystać,
• nowe nakrętki samokontrujące i inne elementy jednorazowe wymagane przez producenta pojazdu.

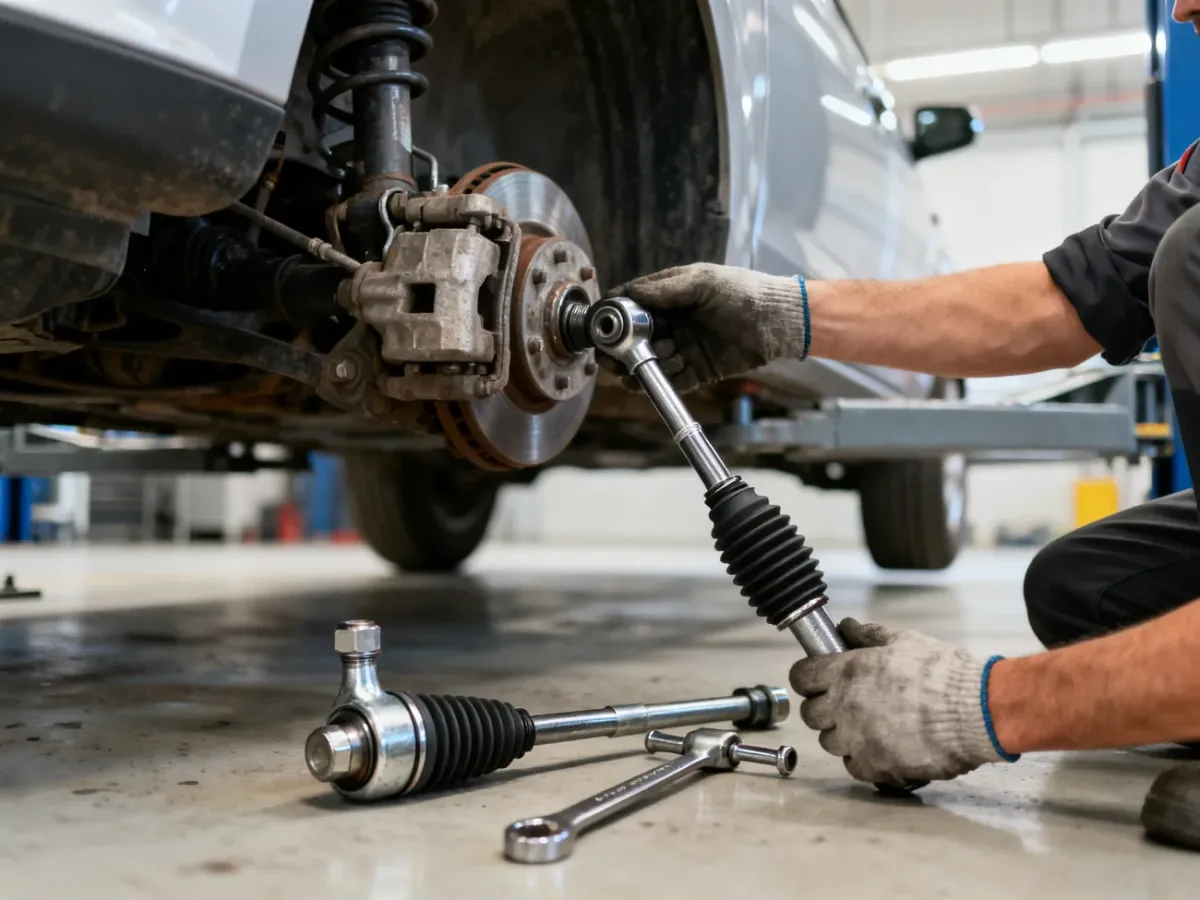

Wymiana drążków kierowniczych krok po kroku

Samochód ustaw na stabilnym podnośniku lub podporach przeznaczonych do pracy pod pojazdem. Nie opieraj całego bezpieczeństwa na podnośniku hydraulicznym. Przed demontażem zapoznaj się z instrukcją serwisową, ponieważ kolejność czynności i sposób mocowania mogą zależeć od konstrukcji konkretnego modelu.

1. Odłącz końcówkę od zwrotnicy – zdejmij koło, oczyść gwint i spryskaj nakrętkę środkiem do usuwania rdzy. Odkręć nakrętkę, a następnie wypnij sworzeń za pomocą ściągacza do sworzni kulowych. Nie wybijaj go na siłę, ponieważ można uszkodzić zwrotnicę lub przegub.
2. Uzyskaj dostęp do przekładni – w razie potrzeby zdejmij dolną osłonę silnika. Zdejmij opaskę osłony przeciwpyłowej i odsuń manszetę w stronę końcówki drążka.
3. Odkręć stary drążek – użyj specjalnego klucza do drążków. Nie chwytaj za listwę zębatą przypadkowymi narzędziami i nie wywieraj obciążenia, które mogłoby uszkodzić przekładnię.
4. Oczyść miejsce pracy – usuń zabrudzenia z powierzchni uszczelniającej osłony oraz z miejsca przylegania sworznia do zwrotnicy. Podczas pracy nie dopuść, aby piasek, rdza lub opiłki dostały się do przekładni.
5. Zamontuj nowy drążek – wkręć go w listwę zębatą i dokręć momentem podanym przez producenta pojazdu. Nie stosuj uniwersalnej wartości, ponieważ moment zależy od modelu i konstrukcji połączenia.
6. Załóż osłonę przeciwpyłową – ułóż ją bez skręceń i zamocuj nowymi opaskami. Opaska przy przekładni musi dokładnie uszczelniać miejsce połączenia. Do jej zaciśnięcia użyj właściwego narzędzia.
7. Połącz końcówkę ze zwrotnicą – zamontuj nową końcówkę, stosując nową nakrętkę, jeśli wymaga tego instrukcja producenta. Podczas dokręcania zabezpiecz przegub kulowy przed obracaniem się.
8. Zamontuj koło – dokręć śruby lub nakrętki koła momentem określonym dla danego samochodu. Jeśli druga strona również wymaga naprawy, wykonaj te same czynności po jej stronie.

Położenie końcówki można podczas demontażu oznaczyć pomocniczo, ale nie zastępuje to pomiaru geometrii. Liczenie obrotów lub ustawianie elementu na oko może ułatwić wstępne złożenie, lecz nie gwarantuje prawidłowej zbieżności.

Na co uważać podczas montażu?

Największe ryzyko dotyczy osłony przeciwpyłowej i czystości przekładni. Źle założona manszeta może przepuszczać wodę oraz zanieczyszczenia. W konsekwencji listwa zębata może korodować, a w przekładni lub układzie wspomagania mogą pojawić się wycieki. Przed założeniem osłony wyczyść powierzchnie uszczelniające i sprawdź, czy guma nie jest skręcona ani nacięta.

Nie pomijaj też dokręcania według danych producenta. Zbyt mały moment może poluzować połączenie, a zbyt duży może uszkodzić gwint, przegub lub elementy przekładni. Przy dokręcaniu końcówki przegub kulowy nie powinien się obracać. Przytrzymaj go narzędziem przewidzianym do tego połączenia.

Po wymianie drążka lub końcówki nie ustawiaj zbieżności „na obroty” ani na oko. To tylko orientacyjne ustawienie pozwalające złożyć samochód, nie pomiar geometrii.

Nieprawidłowa zbieżność może pogorszyć prowadzenie, powodować ściąganie samochodu i przyspieszyć zużycie opon. Po każdej ingerencji w drążki kierownicze wykonaj pomiar oraz ustawienie geometrii kół zgodnie ze specyfikacją pojazdu.

Co sprawdzić przed jazdą?

Przed wyjazdem na drogę wykonaj krótką kontrolę:

• Sprawdź, czy koła są prawidłowo zamocowane i dokręcone właściwym momentem.
• Obejrzyj osłony przeciwpyłowe i opaski przy przekładni oraz przy drążkach.
• Upewnij się, że nakrętki drążków i końcówek zostały dokręcone zgodnie z instrukcją serwisową.
• Wykonaj geometrię kół, ze szczególnym uwzględnieniem zbieżności.
• Podczas jazdy próbnej zwróć uwagę na prowadzenie, zachowanie kierownicy i ewentualne stuki.

Jeżeli po naprawie samochód ściąga, kierownica nie wraca prawidłowo albo pojawiają się nowe odgłosy, przerwij jazdę i zleć ponowną kontrolę. Wymiana drążków kończy się dopiero po sprawdzeniu połączeń oraz ustawieniu geometrii w serwisie.
