Wymiana uszczelki pod głowicą – poradnik krok po kroku

Wymiana uszczelki pod głowicą to zaawansowana naprawa, a nie zwykła wymiana części. O trwałości decydują przede wszystkim prawidłowa diagnoza, kontrola i planowanie głowicy, nowe śruby oraz dokręcanie zgodne z instrukcją serwisową konkretnego silnika.

Czy to na pewno uszczelka pod głowicą?

Objawy często wskazują na nieszczelność między komorą spalania, układem chłodzenia i układem smarowania, ale pojedynczy symptom nie wystarcza do postawienia diagnozy. Biały dym może pojawić się przy przedostawaniu się płynu chłodniczego do cylindrów, natomiast ubytek płynu może wynikać także z nieszczelnego przewodu, chłodnicy, pompy wody albo króćca.

Przed demontażem warto wykonać test obecności spalin w układzie chłodzenia. Tester szczelności głowicy wykorzystuje płyn reakcyjny, który zmienia kolor po wykryciu dwutlenku węgla w zbiorniczku wyrównawczym. W razie wątpliwości potrzebne mogą być także pomiar kompresji, próba ciśnieniowa układu chłodzenia i kontrola wycieków zewnętrznych.

Poniższa tabela pomaga wstępnie odróżnić awarię uszczelki od usterek osprzętu:

Do czasu potwierdzenia diagnozy nie zakładaj automatycznie, że konieczny jest demontaż głowicy. Z drugiej strony jazda z potwierdzoną nieszczelnością może doprowadzić do przegrzania, rozrzedzenia oleju, uszkodzenia panewek, odkształcenia głowicy, a nawet zatarcia silnika.

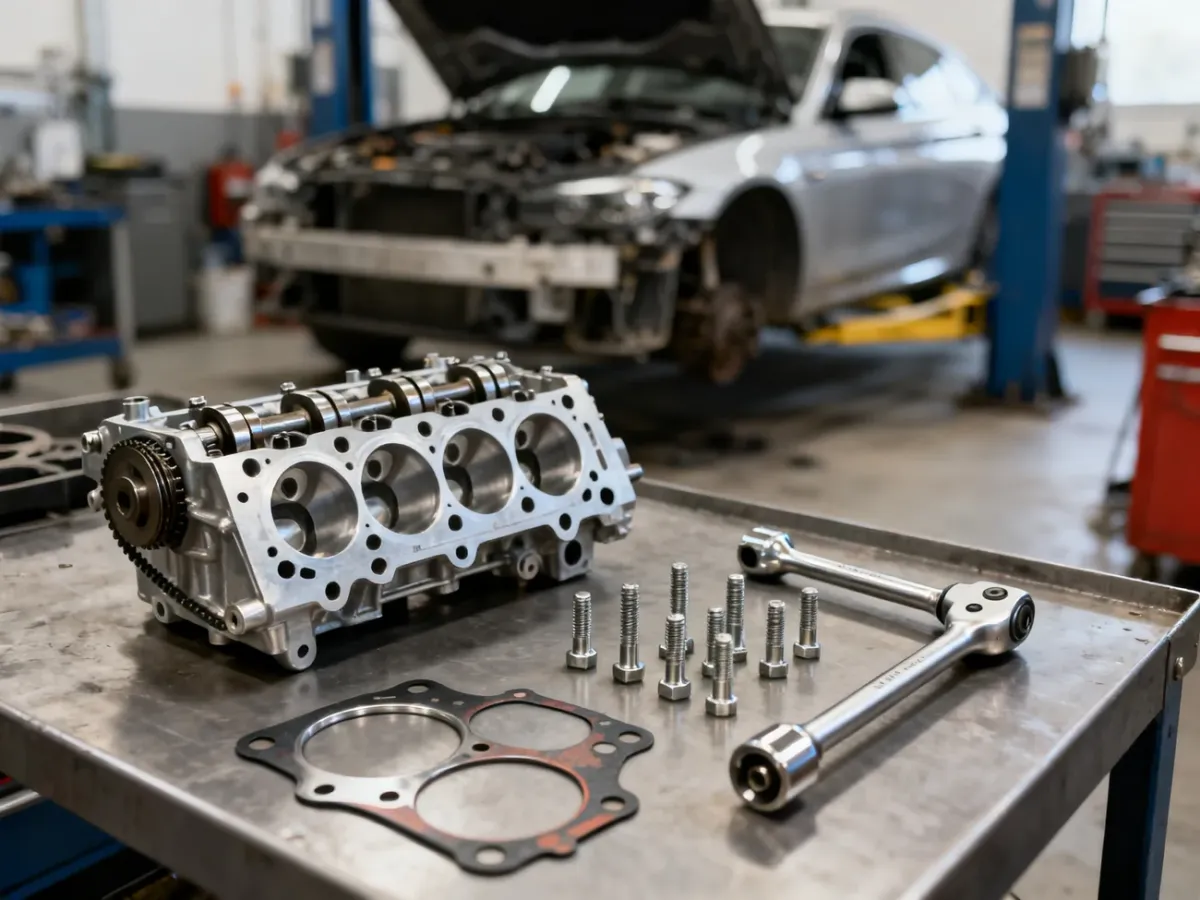

Co przygotować przed rozpoczęciem pracy?

Najpierw zdobądź instrukcję serwisową dla dokładnego kodu silnika. Różnice między jednostką benzynową i wysokoprężną obejmują między innymi sposób ustawienia rozrządu, kolejność demontażu, typ uszczelki, wymagania dotyczące śrub oraz procedurę dokręcania. Potrzebne będą:

• Klucz dynamometryczny o zakresie obejmującym wartości wymagane przez producenta.
• Kątomierz do dokręcania śrub metodą moment plus kąt.
• Nowa uszczelka właściwa dla kodu silnika i nowe śruby głowicy.
• Blokady rozrządu, przyrządy do ustawienia wału i wałków oraz podstawowe narzędzia warsztatowe.
• Nowy olej, filtr oleju, płyn chłodniczy i materiały do płukania układów.
• Liniał kontrolny i przyrządy pomiarowe, jeśli weryfikację powierzchni wykonujesz w warsztacie.

Nie dobieraj uszczelki wyłącznie po pojemności silnika. W wielu jednostkach znaczenie ma kod silnika, grubość uszczelki, liczba otworów oznaczeniowych i sposób ustalenia wysokości tłoka. Instrukcja producenta oraz katalog części mają pierwszeństwo przed ogólną poradą.

Wymiana uszczelki pod głowicą krok po kroku

Dokładny zakres pracy zależy od konstrukcji silnika. W silnikach Diesla mogą występować dodatkowe wymagania dotyczące wtryskiwaczy, pompowtryskiwaczy, szpilek lub ustawienia wałka. Poniższa kolejność opisuje ogólny przebieg naprawy.

1. Przygotuj samochód. Ustaw pojazd na równej powierzchni, odłącz akumulator i poczekaj, aż silnik całkowicie ostygnie. Zabezpiecz przewody, złącza i elementy demontowane z komory silnika. Spuść olej oraz płyn chłodniczy do odpowiednich pojemników.
2. Udokumentuj położenie elementów. Zrób zdjęcia prowadzenia przewodów, podciśnień, wiązek i osłon. Oznacz złącza, jeśli ich pomylenie jest możliwe. Przygotuj pojemniki na śruby, ponieważ mogą różnić się długością.
3. Zdemontuj osprzęt głowicy. Zależnie od silnika zdejmij kolektor dolotowy i wydechowy, przewody, cewki lub świece, przewody paliwowe, czujniki, pokrywę zaworów oraz elementy układu chłodzenia. Nie ciągnij za wiązki i nie odkładaj przewodów w miejscach narażonych na uszkodzenie.
4. Ustaw i zablokuj rozrząd. Ustaw wał korbowy oraz wałki w pozycji wymaganej przez producenta i zastosuj właściwe blokady. Zaznaczenie położenia markerem nie zastępuje blokad ani danych serwisowych. Zdemontuj pasek lub łańcuch zgodnie z procedurą dla danego silnika.
5. Odkręć głowicę. Śruby luzuj stopniowo, w kolejności odwrotnej do montażowej, zwykle od zewnętrznych punktów w kierunku środka. Nie podważaj powierzchni styku ostrym narzędziem. Jeśli głowica nie daje się zdjąć, sprawdź, czy nie pozostał przewód, wspornik lub śruba.
6. Oceń stan głowicy. Po demontażu sprawdź ślady przedmuchu, pęknięcia, erozję wokół kanałów, stan zaworów, gniazd i wałków. Sama kontrola wzrokowa nie zawsze wystarcza, dlatego głowicę należy przekazać do zakładu obróbki silników na próbę szczelności i pomiar płaskości.
7. Zleć planowanie głowicy. Planowanie usuwa niewielką warstwę materiału i przywraca płaszczyznę przylegania. To nie jest kosmetyczne czyszczenie. Głowica może być odkształcona bez widocznych śladów, szczególnie po przegrzaniu. Zakład powinien ocenić, czy można ją jeszcze obrabiać i czy po planowaniu pozostanie w dopuszczalnym wymiarze.
8. Oczyść blok silnika. Usuń pozostałości starej uszczelki bez rysowania powierzchni. Oczyść otwory śrub, kanały olejowe i miejsca styku. W otworach zalanych olejem lub płynem śruby mogą zostać hydraulicznie zablokowane, co fałszuje moment dokręcania i może uszkodzić blok.
9. Sprawdź blok. Skontroluj płaskość powierzchni zgodnie z tolerancją podaną przez producenta. Jeśli blok jest odkształcony, sama obróbka głowicy nie rozwiąże problemu. Uszkodzenia powierzchni, pęknięcia i przekroczenie wymiarów wymagają dalszej oceny w specjalistycznym zakładzie.
10. Załóż nową uszczelkę. Ustaw ją zgodnie z oznaczeniami, otworami i kierunkiem montażu. Nie nakładaj pasty ani silikonu, chyba że instrukcja konkretnej uszczelki wyraźnie to przewiduje. Uszczelka MLS wymaga właściwej chropowatości i czystości obu powierzchni, dlatego nie należy jej montować na przypadkowo obrobionym podłożu.
11. Ustaw głowicę i wkręć nowe śruby. Opuść ją bez przesuwania uszczelki. Śruby wkręcaj ręcznie, sprawdzając długość, gwint i podkładki. Starych śrub głowicy nie używaj ponownie, zwłaszcza gdy są to śruby rozciągane. Po przegrzaniu mogą mieć zmienione właściwości i nie zapewnić prawidłowego docisku.
12. Dokręć głowicę. Wykonaj wszystkie etapy zgodnie z manualem, wykorzystując klucz dynamometryczny i kątomierz. Następnie zamontuj rozrząd, ustaw jego fazy i ręcznie obróć wałem zgodnie z procedurą kontrolną. Po ponownym sprawdzeniu znaków załóż osprzęt, przewody i złącza.

Dlaczego moment i kąt dokręcania mają tak duże znaczenie?

Śruby głowicy nie tylko łączą dwa elementy. Wytwarzają określoną siłę docisku, która musi być równomiernie rozłożona na całej powierzchni uszczelki. Zbyt mały docisk powoduje przedmuchy i mieszanie płynów, a zbyt duży może odkształcić głowicę, uszkodzić gwint albo nadmiernie rozciągnąć śrubę.

Nie istnieje jedna uniwersalna wartość momentu dla wszystkich silników. Producent może przewidywać kilka etapów, na przykład wstępny moment, większy moment i jeden lub więcej obrotów kątowych. Konkretne wartości, kolejność oraz informacja o smarowaniu gwintów muszą pochodzić z instrukcji serwisowej danego silnika. Dotyczy to także odstępstw, takich jak wymiana określonych szpilek lub konieczność ponownego dokręcenia w niektórych konstrukcjach.

Najczęstsze błędy to dokręcanie „na wyczucie”, pominięcie etapu kątowego, użycie starego kompletu śrub, niewłaściwa kolejność oraz pomiar momentu przy zabrudzonych lub zalanych otworach. Taki montaż może wyglądać poprawnie po uruchomieniu, lecz po krótkim czasie doprowadzić do ponownego przedmuchu uszczelki.

Planowanie głowicy i próba jej szczelności nie są dodatkiem do wymiany uszczelki. To kontrola warunków, od których zależy, czy nowa uszczelka będzie mogła prawidłowo pracować.

Co sprawdzić po złożeniu silnika?

Przed pierwszym uruchomieniem nie wystarczy sprawdzić, czy wszystkie elementy wróciły na swoje miejsce. Przejdź przez poniższą listę:

• Wymień olej i filtr, a jeśli płyn chłodniczy dostał się do oleju, potraktuj płukanie układu smarowania jako konieczny etap naprawy.
• Przepłucz układ chłodzenia, jeśli znajdował się w nim olej lub osad, a następnie napełnij go właściwym płynem.
• Sprawdź poziom oleju, płynu chłodniczego i napięcie napędu rozrządu.
• Zweryfikuj położenie znaków rozrządu i obróć wałem ręcznie przed użyciem rozrusznika.
• Odpowietrz układ chłodzenia według procedury producenta.
• Uruchom silnik, obserwuj temperaturę, pracę wentylatora, ciśnienie w układzie i ewentualne wycieki.
• Po rozgrzaniu i ostygnięciu ponownie skontroluj poziomy płynów oraz stan oleju.

Po naprawie nie ma uniwersalnego okresu docierania ani obowiązku ponownego dokręcania głowicy. W wielu nowoczesnych silnikach śruby dokręcane momentem i kątem nie wymagają dodatkowej regulacji. Jeśli producent przewiduje kontrolę po określonym czasie pracy, trzeba wykonać ją dokładnie według manuala.

Kiedy lepiej zlecić naprawę?

Samodzielna wymiana jest możliwa dla osoby z doświadczeniem, miejscem pracy i właściwymi narzędziami, ale nie powinna opierać się wyłącznie na udanej wymianie rozrządu. Demontaż głowicy wymaga także oceny powierzchni, kontroli szczelności, właściwej obróbki i znajomości procedury konkretnego silnika. Jeśli nie masz dostępu do zakładu, który sprawdzi i zaplanuje głowicę, bezpieczniej jest przekazać naprawę warsztatowi specjalizującemu się w silnikach.

Najważniejszy następny krok to zdobycie instrukcji serwisowej dla kodu jednostki, potwierdzenie diagnozy testem CO₂ i uzgodnienie z zakładem obróbki zakresu kontroli głowicy. Dopiero wtedy warto zamawiać komplet części i rozpoczynać demontaż.

Artykuł dotyczy ogólnej procedury i nie zastępuje instrukcji serwisowej konkretnego silnika. Prace przy układzie chłodzenia wykonuj wyłącznie na zimnym silniku, a zużyte oleje i płyny przekaż do właściwego punktu zbiórki.
