Wymiana uszczelki pod głowicą w Astra f – poradnik krok po kroku

Wymiana uszczelki pod głowicą w Astrze F to zaawansowana naprawa, a nie zwykła wymiana uszczelki. O trwałości decydują stan głowicy, dokładne oczyszczenie bloku, nowe śruby oraz moment i kolejność dokręcania właściwe dla konkretnego kodu silnika.

Czego potrzebujesz do pracy?

Astra F występowała z różnymi silnikami 8V i 16V, dlatego przed rozpoczęciem pracy ustal kod jednostki, na przykład C14NZ, C16NZ albo C20XE. Różnice dotyczą między innymi sposobu demontażu rozrządu, konstrukcji głowicy oraz parametrów dokręcania.

Do poprawnego wykonania naprawy przygotuj następujące narzędzia i części:

• Klucz dynamometryczny o zakresie obejmującym wartości wymagane przez instrukcję serwisową.
• Nasadki sześciokątne, Torx oraz typu E, zależnie od wersji silnika.
• Nową uszczelkę głowicy dobraną po kodzie silnika.
• Komplet nowych śrub głowicy, jeśli producent przewidział śruby rozciągliwe.
• Nowy olej silnikowy, filtr oleju i właściwy płyn chłodniczy.
• Przyrządy do ustawienia i kontroli rozrządu oraz pojemniki na spuszczane płyny.

Potrzebna będzie także instrukcja serwisowa dla konkretnej jednostki. Nie wolno przenosić momentów dokręcania z innego silnika Astry ani z instrukcji dotyczącej pokrywy zaworów. Wartość 14 Nm spotykana w opisach Astry H 1.4i dotyczy śrub pokrywy, a nie śrub głowicy w Astrze F.

Co zrobić przy okazji zdjęcia głowicy?

Demontaż głowicy daje dostęp do elementów, których późniejsza wymiana wymagałaby ponownego rozbierania silnika. Zakres prac trzeba jednak dobrać do stanu części, przebiegu i historii przegrzania.

Najczęściej warto sprawdzić lub wymienić:

• Uszczelniacze zaworowe – ich wymiana może ograniczyć zużycie oleju, jeśli głowica jest już rozebrana.
• Prowadnice zaworów – nadmierny luz może powodować problemy ze szczelnością i zwiększone spalanie oleju.
• Uszczelki kolektorów – stare elementy po demontażu mogą nie zapewnić ponownej szczelności.
• Rozrząd – jeżeli pasek, rolka lub pompa wody zbliżają się do końca okresu pracy, dostęp do nich jest znacznie łatwiejszy przy zdjętej głowicy.

Przy głowicy po przegrzaniu trzeba sprawdzić nie tylko płaszczyznę, lecz także szczelność i ewentualne pęknięcia. Niektóre uszkodzenia nie są widoczne gołym okiem.

Wymiana uszczelki pod głowicą Astra F krok po kroku

Poniższa kolejność opisuje typowy przebieg naprawy. Szczegóły zależą od silnika, dlatego oznaczenia przewodów, złączy i położenia elementów najlepiej dokumentować zdjęciami przed demontażem.

1. Ustaw samochód na równej powierzchni, odłącz akumulator i poczekaj, aż silnik całkowicie ostygnie.
2. Spuść płyn chłodniczy do odpowiedniego pojemnika. Zużytego płynu nie wylewaj na ziemię.
3. Spuść olej silnikowy i zdejmij filtr oleju, ponieważ olej mógł zostać zanieczyszczony płynem chłodniczym.
4. Usuń obudowy, przewody, wiązki, przewody podciśnienia i elementy osprzętu utrudniające dostęp do głowicy. Każde złącze oznacz, jeśli jego położenie nie jest oczywiste.
5. Odłącz układ dolotowy i wydechowy zgodnie z procedurą dla danego silnika. W niektórych wersjach wygodniej odkręcić kolektor od głowicy, w innych zdemontować go razem z głowicą.
6. Ustaw tłok pierwszego cylindra w położeniu wymaganym przez instrukcję i zaznacz położenie wału oraz wałka rozrządu. Nie polegaj wyłącznie na własnych znakach wykonanych przypadkowo na pasku.
7. Zdemontuj napęd rozrządu, zabezpiecz pasek przed zabrudzeniem i nie obracaj wałem ani wałkiem w sposób, który może doprowadzić do kolizji zaworów z tłokami.
8. Odkręcaj śruby głowicy w kolejności odwrotnej do kolejności dokręcania, stopniowo i równomiernie. Nie luzuj wszystkich śrub od razu o pełny obrót.
9. Zdejmij głowicę i usuń starą uszczelkę. Nie podważaj powierzchni styku ostrym narzędziem, ponieważ rysy mogą później spowodować przedmuch lub wyciek.
10. Oczyść blok z resztek uszczelki i nagaru. Otwory gwintowane przedmuchaj oraz oczyść, ale zabezpiecz je przed dostaniem się płynu i brudu do wnętrza cylindrów. Płyn zamknięty w otworze może wywołać błędny odczyt momentu albo uszkodzić blok podczas dokręcania.

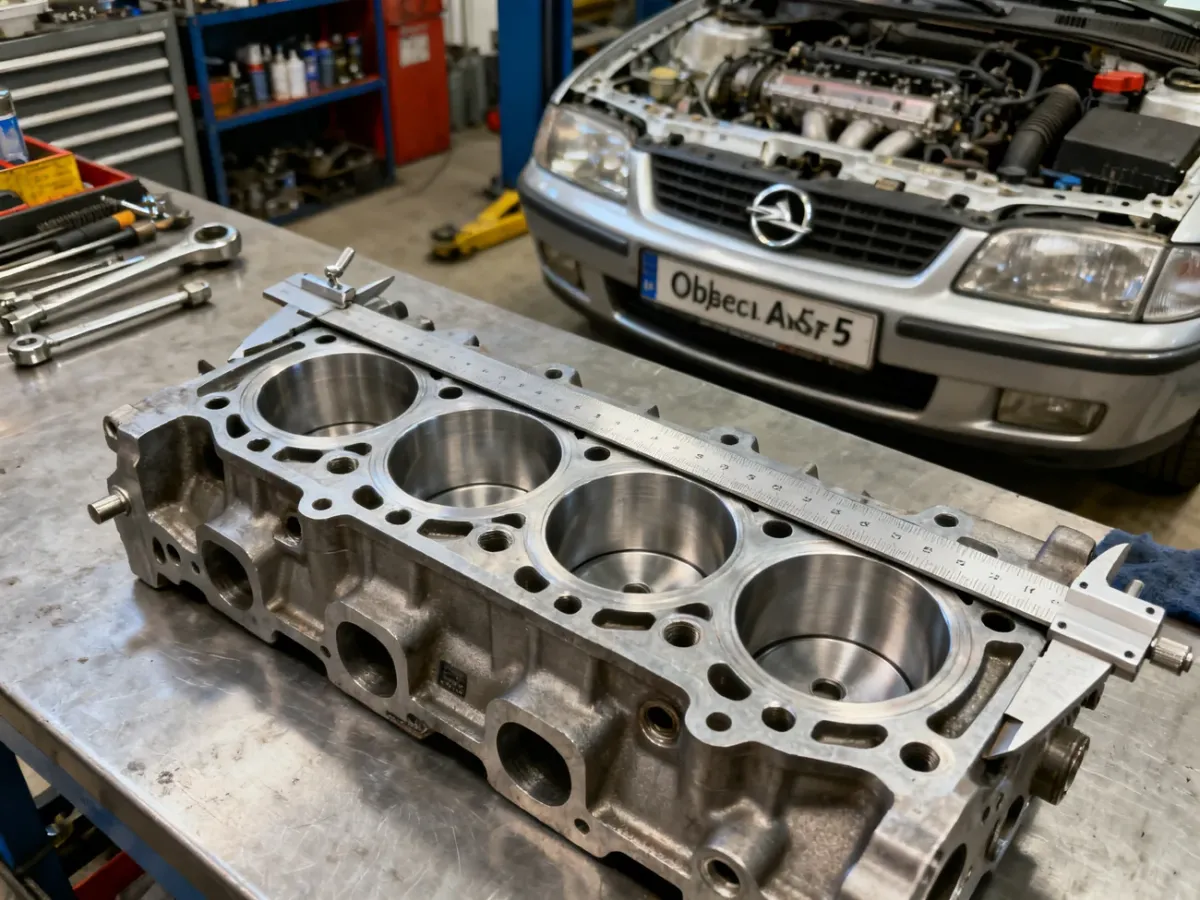

11. Przekaż głowicę do zakładu obróbki mechanicznej. Należy sprawdzić jej płaskość, szczelność i stan powierzchni, a w razie potrzeby wykonać planowanie w granicach dopuszczonych przez producenta.
12. Po kontroli głowicy oczyść blok i głowicę zgodnie z zaleceniami producenta uszczelki. Powierzchnie muszą być suche, odtłuszczone i pozbawione resztek starego materiału.
13. Załóż nową uszczelkę w prawidłowym położeniu. Nie stosuj dodatkowego silikonu ani pasty, jeśli instrukcja producenta uszczelki tego nie przewiduje.

Planowanie głowicy nie jest etapem kosmetycznym. Głowica mogła się odkształcić wskutek przegrzania, nawet gdy uszkodzenie uszczelki wygląda na niewielkie. Samo założenie nowej uszczelki na niezweryfikowaną powierzchnię może zakończyć się ponownym przedmuchem, mieszaniem płynu z olejem albo wyciekiem na zewnątrz.

Montaż głowicy i momenty dokręcania

Po ułożeniu uszczelki ustaw głowicę na bloku bez przesuwania jej po powierzchni. Wkręć nowe śruby głowicy ręcznie, a następnie dokręcaj je od środka na zewnątrz, zgodnie ze schematem dla konkretnej jednostki. Układ często przypomina spiralę, ale dokładny rysunek należy pobrać z dokumentacji serwisowej danego silnika.

W dokumentacji mogą występować etapy łączące moment w niutonometrach z dokręcaniem kątowym. Przykładowy zapis spotykany dla niektórych konstrukcji może wyglądać tak:

Tabela nie jest uniwersalną specyfikacją dla każdej Astry F. Przed użyciem tych wartości porównaj je z instrukcją serwisową dla kodu silnika. Jeżeli dokumentacja podaje inne parametry, obowiązują właśnie one. Kąt dokręcania najlepiej kontrolować przy użyciu kątomierza, a nie oceniać „na wyczucie”.

Po dokręceniu głowicy zamontuj rozrząd i ustaw jego znaki. Następnie zamocuj kolektory, osprzęt, przewody, wiązki oraz wszystkie elementy, które zostały odłączone. Dokręcaj pozostałe połączenia zgodnie z ich własnymi wartościami, ponieważ moment śrub głowicy nie odnosi się do kolektorów ani pokrywy zaworów.

Na co uważać?

Nie używaj starych śrub głowicy, jeśli są to śruby rozciągliwe przewidziane do jednorazowego montażu. Podczas dokręcania kątowego mogą ulec trwałemu odkształceniu. Ponowne użycie zmienia siłę docisku i może doprowadzić do nieszczelności, mimo zastosowania nowej uszczelki.

Najczęstsze błędy mają bezpośredni związek z przygotowaniem powierzchni i montażem:

• Pozostawienie fragmentów starej uszczelki na bloku albo głowicy.
• Brak kontroli płaskości i szczelności głowicy po przegrzaniu.
• Nieoczyszczone lub zalane płynem otwory gwintowane w bloku.
• Dokręcanie śrub bez klucza dynamometrycznego albo w niewłaściwej kolejności.
• Ustawienie rozrządu bez sprawdzenia znaków po obróceniu silnika ręcznie.

Jeśli nie masz doświadczenia z rozrządem, nie dysponujesz kluczem dynamometrycznym albo nie możesz zweryfikować głowicy w zakładzie obróbki, lepiej zlecić przynajmniej te etapy specjaliście. Oszczędność na pominięciu planowania lub śrub może zakończyć się ponownym demontażem głowicy.

Kontrola przed pierwszym uruchomieniem

Przed uruchomieniem silnika sprawdź kolejno:

• Czy rozrząd znajduje się na właściwych znakach.
• Czy wszystkie przewody, masy, złącza i przewody podciśnienia są podłączone.
• Czy poziom oleju i płynu chłodniczego jest prawidłowy.
• Czy układ chłodzenia został odpowietrzony zgodnie z procedurą dla danej wersji silnika.
• Czy w komorze silnika nie zostały narzędzia, szmaty ani luźne elementy.
• Czy po rozgrzaniu nie pojawiają się wycieki, pęcherze w zbiorniku wyrównawczym ani nierówna praca silnika.

Po pierwszym uruchomieniu obserwuj temperaturę, poziom płynu i stan oleju. Wszelkie objawy przedmuchu, szybkie twardnienie przewodów chłodzenia, biały dym lub ponowny ubytek płynu wymagają przerwania jazdy i ponownej diagnostyki.

Artykuł ma charakter informacyjny. Prace przy układzie rozrządu i głowicy silnika wymagają wiedzy technicznej, właściwych narzędzi oraz dokumentacji dla konkretnego kodu silnika.
