Wymiana zaworów silnika – kiedy jest konieczna i jak przebiega?

Spadek mocy, nierówna praca silnika, wypadanie zapłonów albo niebieski dym z wydechu nie oznaczają automatycznie uszkodzenia zaworów. Gdy jednak zawór jest wypalony, wygięty lub nie zapewnia szczelności, sama regulacja luzu nie wystarczy. Wymiana zaworów silnika jest wtedy naprawą głowicy cylindrów, która wymaga demontażu, obróbki i kontroli szczelności.

Kiedy wymiana zaworów silnika jest konieczna?

Zawory dolotowe i wydechowe zamykają komorę spalania oraz sterują przepływem gazów. Pracują w bardzo trudnych warunkach, szczególnie zawory wydechowe, które są narażone na wysoką temperaturę i działanie spalin. Ich uszkodzenie może pojawić się po przegrzaniu, awarii rozrządu, zbyt dużym luzie zaworowym, detonacji albo zużyciu gniazd i prowadnic.

Typowe objawy to spadek mocy, nierówna praca na biegu jałowym, wypadanie zapłonów, trudności z uruchomieniem, gorsze przyspieszenie i zwiększone zużycie paliwa. Niebieski dym częściej wskazuje na zużyte uszczelniacze trzonków zaworowych lub prowadnice, a nie na konieczność wymiany samego zaworu. Po zerwaniu paska lub łańcucha rozrządu w silniku kolizyjnym zawory mogą zostać wygięte po kontakcie z tłokami.

Nie należy mylić wymiany zaworów z regulacją luzów zaworowych. Regulacja polega na ustawieniu właściwego odstępu w mechanizmie rozrządu. Jest czynnością serwisową, która może usunąć hałas lub problemy wynikające z nieprawidłowego luzu. Wymiana oznacza natomiast fizyczne wyjęcie zużytego elementu z głowicy cylindrów i montaż nowego. Zawsze wiąże się z demontażem głowicy, a po jej zdjęciu trzeba zastosować nową uszczelkę pod głowicą i nowe śruby, jeśli producent przewidział śruby jednorazowego użytku.

Jak potwierdzić uszkodzenie zaworu?

Objawy nie wystarczają do postawienia diagnozy. Podobne problemy mogą powodować pierścienie tłokowe, uszczelka głowicy, układ zapłonowy, wtryskiwacze albo rozregulowany mechanizm zaworowy. Przed demontażem głowicy wykonuje się przede wszystkim test kompresji, który pokazuje, czy cylinder potrafi utrzymać ciśnienie.

Jeśli wynik jest niski, przydatna jest próba olejowa. Po wlaniu niewielkiej ilości oleju do cylindra wykonuje się pomiar ponownie. Wyraźna poprawa może wskazywać na zużycie pierścieni tłokowych. Brak poprawy kieruje diagnostykę w stronę nieszczelnych zaworów lub uszczelki głowicy. Jeszcze dokładniejszy jest test szczelności cylindra. Miejsce uchodzenia powietrza pomaga rozpoznać źródło problemu – hałas w dolocie sugeruje zawór dolotowy, w układzie wydechowym zawór wydechowy, a przy wlewie oleju problem z uszczelnieniem tłoka.

Inspekcja endoskopowa przez otwór świecy może ujawnić ślady przegrzania, uszkodzenia tłoka lub nietypowe osady. Nie zawsze pozwala jednak jednoznacznie ocenić powierzchnię przylegania zaworu do gniazda. Najczęstsze różnice między podobnymi usterkami przedstawia tabela:

Jak przebiega wymiana zaworów?

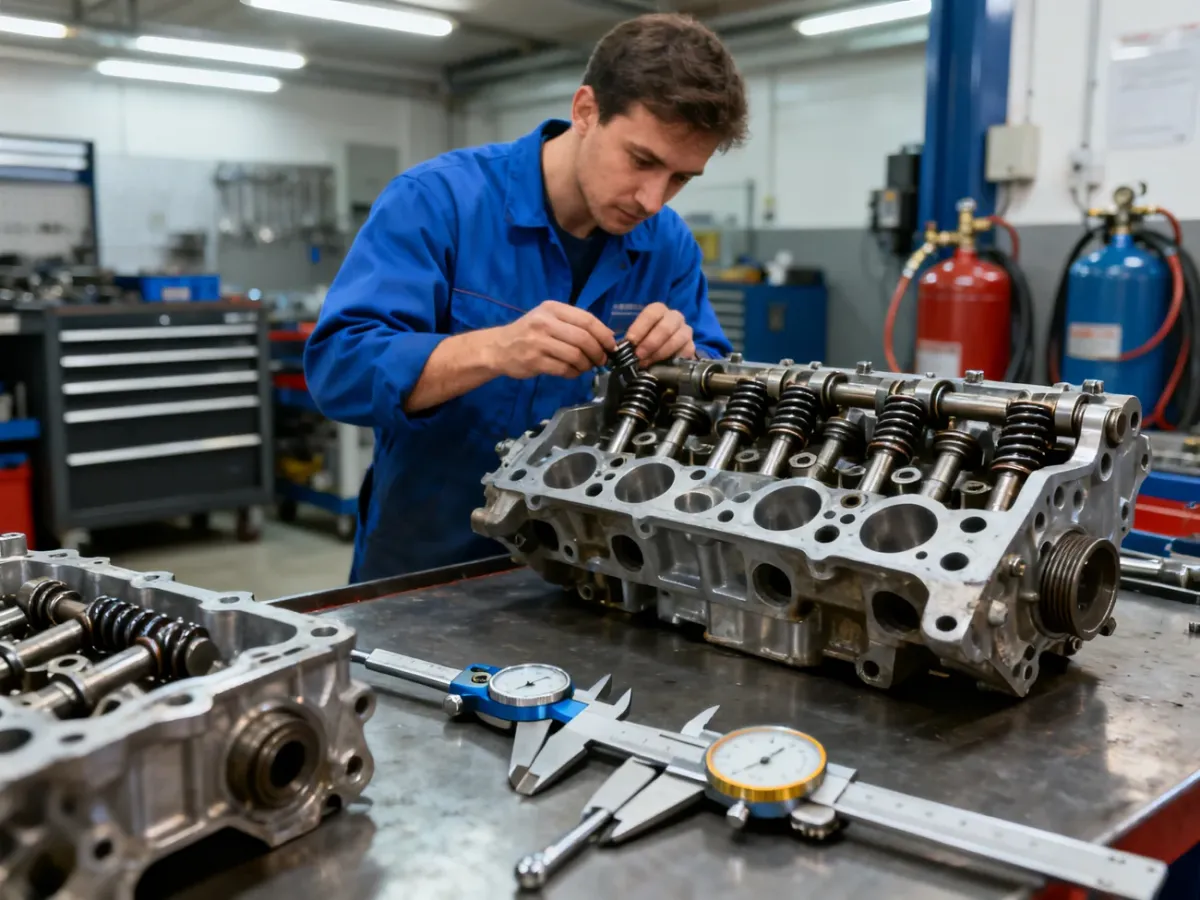

W profesjonalnym warsztacie naprawa obejmuje nie tylko zamianę jednego elementu. Głowica musi zostać rozebrana, zmierzona i sprawdzona pod kątem współpracy zaworu, prowadnicy, gniazda oraz sprężyny. Uproszczony przebieg prac wygląda następująco:

1. Demontaż osprzętu i głowicy – mechanik odłącza osprzęt, układ rozrządu oraz elementy mocujące głowicę. Położenie wału i rozrządu trzeba zabezpieczyć zgodnie z procedurą producenta.
2. Rozebranie mechanizmu zaworowego – przy użyciu ściągacza lub prasy sprężyn zaworowych zdejmuje się sprężyny, talerzyki i zamki. Nieprawidłowe podparcie może uszkodzić głowicę.
3. Kontrola wymiarów – nowy zawór musi mieć właściwą długość, średnicę trzonka i główki oraz odpowiedni kąt przylgni. Nie wolno zakładać, że część o podobnym wyglądzie będzie pasować.
4. Sprawdzenie prowadnic i gniazd – mierzy się luz między trzonkiem a prowadnicą. Zużyte prowadnice wymienia się lub poddaje obróbce. Gniazda mogą wymagać frezowania, szlifowania albo wymiany pierścieni gniazdowych.
5. Planowanie głowicy – po demontażu należy sprawdzić płaskość powierzchni styku. W wielu przypadkach głowica wymaga planowania, aby nowa uszczelka mogła prawidłowo uszczelnić połączenie.
6. Montaż zaworów i uszczelniaczy – nowe zawory wprowadza się przez prowadnice, zakłada nowe uszczelniacze trzonków, sprężyny, talerzyki i zamki. Elementy muszą być zamontowane w prawidłowej kolejności i pozycji.
7. Docieranie zaworów – jeśli konstrukcja i zakres obróbki tego wymagają, powierzchnię zaworu dopasowuje się do gniazda za pomocą pasty docierającej. Celem jest uzyskanie równomiernej przylgni, a nie usunięcie dużych uszkodzeń.
8. Kontrola szczelności – głowicę sprawdza się przy użyciu podciśnienia albo testu cieczowego. Szybkie przenikanie cieczy przez zamknięty zawór oznacza nieszczelność i konieczność poprawy obróbki.
9. Ponowny montaż i ustawienie rozrządu – głowicę montuje się z nową uszczelką i nowymi śrubami, dokręcanymi według kolejności oraz momentu określonego przez producenta. Następnie ustawia się rozrząd i sprawdza luzy.

Po naprawie trzeba skontrolować kompresję i pracę silnika. W konstrukcjach z popychaczami hydraulicznymi należy zastosować procedurę producenta. Popychacze mogą wymagać opróżnienia przed montażem albo odczekania około 12 godzin przed pierwszym uruchomieniem. Zbyt szybki rozruch przy napełnionych popychaczach może nadmiernie otworzyć zawory i doprowadzić do kolizji.

Co wymienić przy okazji naprawy?

Zakres części zależy od konstrukcji silnika i wyników pomiarów, ale przy remoncie głowicy nie powinno się ograniczać do samego zaworu. Lista elementów do sprawdzenia i wymiany obejmuje:

• Uszczelkę pod głowicą – po demontażu nie należy ponownie montować starej uszczelki.
• Śruby głowicy – w wielu silnikach są rozciągane podczas dokręcania i przeznaczone do jednorazowego użycia.
• Uszczelniacze trzonków zaworowych – wymienia się je przy rozebranej głowicy, nawet jeśli nie były główną przyczyną usterki.
• Elementy rozrządu – pasek, napinacz lub łańcuch warto ocenić, a często wymienić, gdy dostęp do nich jest już zapewniony.
• Olej, filtr oleju i płyn chłodniczy – po otwarciu układu i zanieczyszczeniu płynów należy zastosować nowe materiały eksploatacyjne.

Dlaczego tej naprawy nie warto wykonywać bez przygotowania?

Wymiana zaworów wymaga specjalistycznych narzędzi, w tym ściągacza sprężyn, przyrządów pomiarowych, klucza dynamometrycznego i wyposażenia do kontroli głowicy. Szczególnie łatwo uszkodzić gniazdo lub głowicę podczas używania prasy z niewłaściwym podparciem. Równie poważne skutki ma błędne ustawienie rozrządu. W silniku kolizyjnym nawet jedno przesunięcie zęba może doprowadzić do kontaktu tłoka z zaworem przy pierwszym uruchomieniu.

Przed zleceniem naprawy warto porównać koszt obróbki głowicy, części i robocizny z wartością samochodu oraz stanem całego silnika. Jeżeli prowadnice, gniazda lub sama głowica są mocno zużyte, bardziej opłacalna może być regeneracja albo wymiana kompletnej głowicy, a nie montaż pojedynczych zaworów.

Gdy test szczelności potwierdzi uszkodzenie zaworu, a głowica wymaga obróbki, jest to naprawa dla zakładu zajmującego się regeneracją głowic. Rzetelnie wykonana diagnostyka i kontrola szczelności są ważniejsze niż sama wymiana części, ponieważ to prawidłowe dopasowanie zaworu do gniazda decyduje o trwałości naprawy.
