Jak naprawić przetarty przewód?
Przetarty przewód może spowodować zwarcie, pożar albo porażenie prądem. Naprawę rozpocznij od wyłączenia zabezpieczenia w rozdzielnicy i sprawdzenia miernikiem, czy na żyłach nie ma napięcia. Trwałe połączenie wykonaj złączką lub inną metodą przeznaczoną do danego przewodu. Jeśli uszkodzenie znajduje się w ścianie, połączenie musi trafić do puszki instalacyjnej – nie wolno ukrywać go bezpośrednio pod tynkiem.
Dlaczego przetarty przewód jest niebezpieczny?
Uszkodzona izolacja może odsłonić żyłę, doprowadzić do zetknięcia przewodów albo spowodować zwarcie z metalowym elementem. Nawet gdy urządzenie nadal działa, miejsce przetarcia może się nagrzewać i z czasem stać się źródłem pożaru. Dotknięcie takiego przewodu grozi porażeniem prądem.
Nie naprawiaj przewodu przez samo skręcenie żył i owinięcie ich taśmą izolacyjną. Taśma może być dodatkiem do prawidłowo wykonanego połączenia, ale nie zastępuje złączki, zacisku ani właściwej obudowy.
Jak przygotować się do naprawy?
Przed rozpoczęciem pracy zabezpiecz obwód i miejsce naprawy. Podstawowe zasady są następujące:
- Wyłącz odpowiedni bezpiecznik w rozdzielnicy, a przy braku pewności odłącz główny wyłącznik.
- Nie ufaj wyłącznikowi światła ani temu, że urządzenie przestało działać.
- Sprawdź brak napięcia próbnikiem, a najlepiej także multimetrem ustawionym zgodnie z jego instrukcją.
- Pracuj w suchym miejscu, używając sprawnych narzędzi przeznaczonych do instalacji elektrycznych.
- Jeśli nie potrafisz jednoznacznie rozpoznać żył, rodzaju przewodu lub stanu instalacji, przerwij pracę i wezwij elektryka.
W instalacji elektrycznej zgodność z zasadami PN-HD 60364 nie zastępuje pomiarów i fachowej oceny. Szczególną ostrożność zachowaj przy przewodach w ścianie, instalacjach głównych oraz miejscach, w których mogły wystąpić dodatkowe, nieudokumentowane przeróbki.
Jakich narzędzi potrzebujesz?
Do przygotowania i połączenia przewodu przydadzą się:
- ściągacz izolacji lub nóż do kabli
- multimetr i próbnik napięcia
- szybkozłączki WAGO albo odpowiednie złączki zaciskowe
- koszulki termokurczliwe
- obcinaczki i śrubokręt
- tulejki zaciskowe, jeśli naprawiasz przewód typu linka
Dobierz złączkę do przekroju i rodzaju żyły. Nie wkładaj do zacisku większej liczby przewodów, niż przewidział producent.
Jak naprawić przetarty przewód krok po kroku?
- Odłącz zasilanie – wyłącz zabezpieczenie obwodu w rozdzielnicy i oznacz je, aby nikt przypadkowo go nie włączył.
- Potwierdź brak napięcia – sprawdź przewód próbnikiem lub multimetrem. Pomiar wykonaj przed dotknięciem odsłoniętej żyły. Jeśli wynik budzi wątpliwości, nie kontynuuj pracy.
- Odsłoń uszkodzenie – przy przewodzie dostępnym na wierzchu oczyść miejsce pracy. W ścianie ostrożnie usuń tynk tylko w zakresie potrzebnym do uzyskania dostępu do przewodu.
- Wytnij uszkodzony fragment – jeżeli żyła lub jej izolacja została nacięta, odetnij uszkodzony odcinek tak, aby pozostały równe i czyste końce. Przy rozległym uszkodzeniu bezpieczniejsza może być wymiana całego przewodu.
- Przygotuj końce – zdejmij powłokę zewnętrzną bez nacinania izolacji żył. Następnie odizoluj tylko taką długość, jakiej wymaga wybrana złączka. Nie uszkadzaj miedzianych drucików.
- Przygotuj przewody wielodrutowe – końce linki zabezpiecz tulejkami zaciskowymi, jeśli wymaga tego zastosowana złączka. Przewody jednodrutowe powinny być proste, czyste i pozbawione zadziorów.

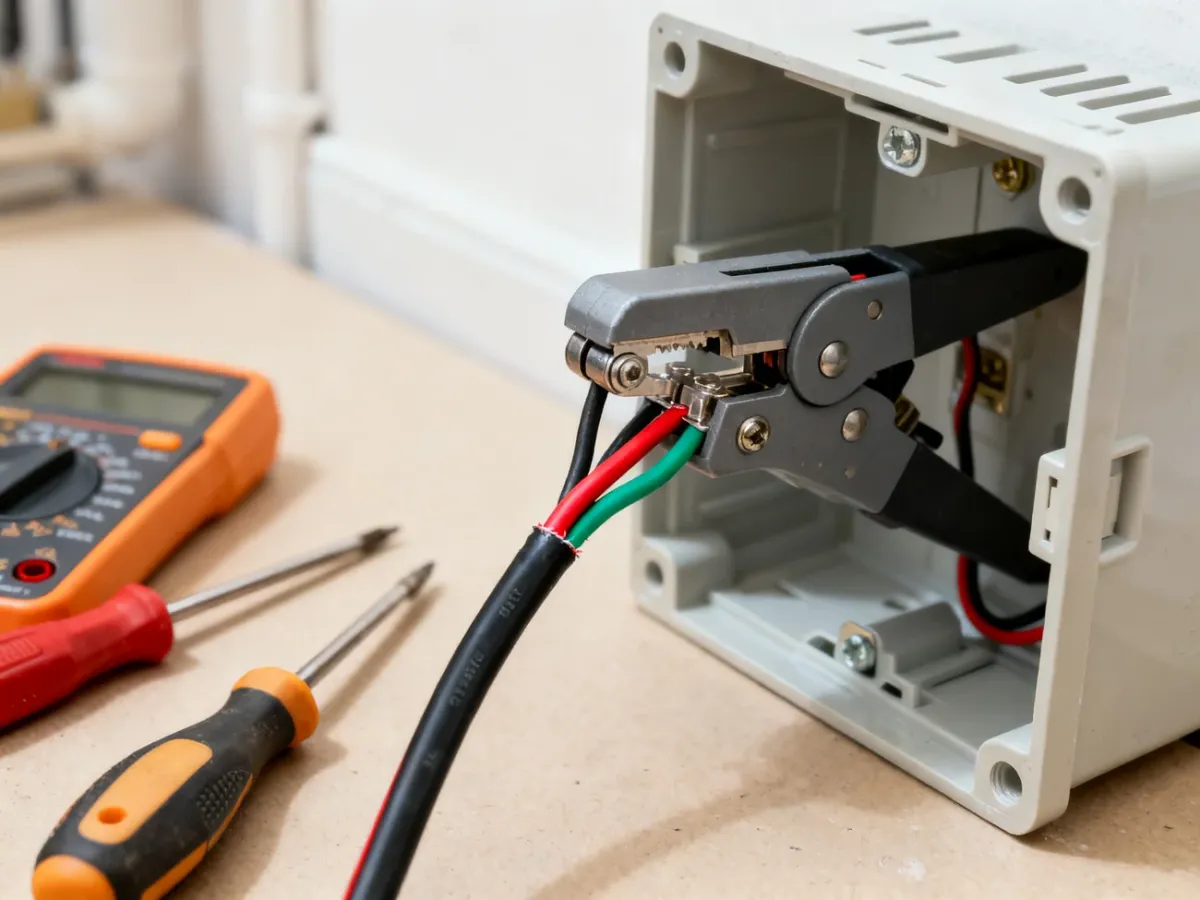

- Połącz każdą żyłę – zachowaj funkcję i oznaczenie kolorystyczne przewodów. Żyły włóż do odpowiednich zacisków WAGO albo kostki zaciskowej, a następnie sprawdź, czy nie wysuwają się przy lekkim pociągnięciu.
- Zabezpiecz połączenie – zastosuj koszulki termokurczliwe lub obudowę złączki zgodnie z jej przeznaczeniem. Taśma izolacyjna może stanowić uzupełnienie, lecz nie powinna być jedyną ochroną.
- Umieść połączenie w puszce – przy naprawie przewodu w ścianie wszystkie złączki muszą znaleźć się w dostępnej puszce instalacyjnej. Nie zamurowuj połączenia bezpośrednio pod tynkiem, ponieważ późniejsza kontrola i naprawa byłyby niemożliwe.
Którą metodę łączenia przewodów wybrać?
| Metoda | Trwałość | Łatwość wykonania | Zastosowanie |
|---|---|---|---|
| Szybkozłączki WAGO | Wysoka | Wysoka | Połączenia w puszkach i dostępnych miejscach, po dobraniu modelu do przewodu |
| Kostki zaciskowe | Średnia lub wysoka | Średnia | Połączenia przewodów jednodrutowych i linek, z prawidłowym dokręceniem zacisku |
| Lutowanie | Wysoka przy poprawnym wykonaniu | Niska | Połączenia wymagające doświadczenia, zawsze z dodatkową izolacją i właściwą ochroną mechaniczną |
Szybkozłączki są zwykle najprostsze dla osoby wykonującej pojedynczą naprawę, ale ich parametry muszą odpowiadać przewodowi. Lutowanie wymaga wprawy i nie eliminuje potrzeby zastosowania izolacji oraz obudowy. Żadna z tych metod nie pozwala ukryć połączenia w ścianie bez puszki.
Jak sprawdzić poprawność naprawy?
Przed przywróceniem zasilania wykonaj kontrolę połączenia. Sprawdź kolejno:
- czy każda żyła trafiła do właściwego zacisku i nie ma odsłoniętej miedzi poza obudową
- czy przewody są stabilnie zamocowane i nie są naprężone
- czy izolacja oraz koszulki termokurczliwe całkowicie osłaniają połączenie
- czy multimetr potwierdza ciągłość właściwych żył i nie wskazuje niepożądanego zwarcia między nimi
- czy po zamknięciu puszki przewód nie jest zgnieciony ani mocno zagięty
Po pozytywnej kontroli włącz zabezpieczenie i obserwuj obwód. Iskrzenie, zapach spalenizny, nagrzewanie się złączki, migotanie światła lub ponowne zadziałanie zabezpieczenia oznaczają konieczność natychmiastowego odłączenia zasilania. W takiej sytuacji potrzebny jest elektryk.
Jeśli nie masz pewności co do przebiegu instalacji, rodzaju przewodu lub jakości wykonanego połączenia, nie ryzykuj samodzielnej naprawy. Przy instalacji ukrytej w ścianie bezpieczniej zlecić ocenę i pomiary fachowcowi niż zamaskować usterkę pod tynkiem.
Prace przy instalacji elektrycznej mogą prowadzić do porażenia, zwarcia lub pożaru. W razie braku kwalifikacji, odpowiednich narzędzi albo pewności co do braku napięcia skontaktuj się z wykwalifikowanym elektrykiem.
