Jak sprawdzić przewód multimetrem? Poradnik krok po kroku

Sprawdzenie przewodu multimetrem polega na wykonaniu testu ciągłości. Sprawny przewód ma zwykle rezystancję bliską 0 Ω, a miernik sygnalizuje przejście dźwiękiem. Brak sygnału i wskazanie OL oznaczają przerwę w obwodzie. Do takiego pomiaru wystarczy podstawowy multimetr.

Najpierw odłącz przewód od napięcia

Przewód musi być całkowicie odłączony od zasilania oraz od urządzeń i innych elementów instalacji. Nie wykonuj pomiaru ciągłości na przewodzie znajdującym się pod napięciem. Może to doprowadzić do uszkodzenia multimetru, a w przypadku kontaktu z instalacją elektryczną także stworzyć zagrożenie dla zdrowia.

Odłącz badany przewód z obu stron. Jeśli jest podłączony do złączek, przełączników, urządzeń lub innych żył, odseparuj go od tych elementów. W przeciwnym razie miernik może wykazać przejście inną drogą niż przez sprawdzaną żyłę.

Przed rozpoczęciem pracy sprawdź brak napięcia odpowiednim próbnikiem albo pomiarem napięcia wykonanym zgodnie z instrukcją obsługi miernika. Jeżeli nie masz pewności, czy instalacja jest bezpieczna, nie wykonuj pomiaru samodzielnie.

Jak ustawić multimetr do testu ciągłości?

Test ciągłości jest szczególnym pomiarem rezystancji. Multimetr sprawdza, czy między sondami istnieje zamknięta ścieżka o małym oporze. W wielu modelach tryb ten oznacza symbol diody lub symbol dźwięku przypominający falę. Czasem znajduje się w tym samym położeniu co pomiar rezystancji oznaczony symbolem Ω.

Przygotuj multimetr i ustaw go w następujący sposób:

1. Podłącz czarną sondę do gniazda oznaczonego COM.
2. Podłącz czerwoną sondę do gniazda VΩ, przeznaczonego między innymi do pomiaru rezystancji.
3. Wybierz tryb ciągłości oznaczony symbolem diody lub fali dźwiękowej. W niektórych miernikach trzeba dodatkowo nacisnąć przycisk wyboru funkcji.
4. Jeśli miernik nie ma testu dźwiękowego, wybierz pomiar rezystancji Ω i możliwie niski zakres, odpowiedni dla małych wartości oporu.

Warto wykonać test „zero”. Zetknij metalowe końcówki obu sond. Miernik powinien wydać sygnał dźwiękowy, a wyświetlacz powinien pokazać wartość bliską 0 Ω. Jeśli nie ma dźwięku lub wskazanie jest nietypowe, sprawdź podłączenie sond, baterię i wybrane ustawienie.

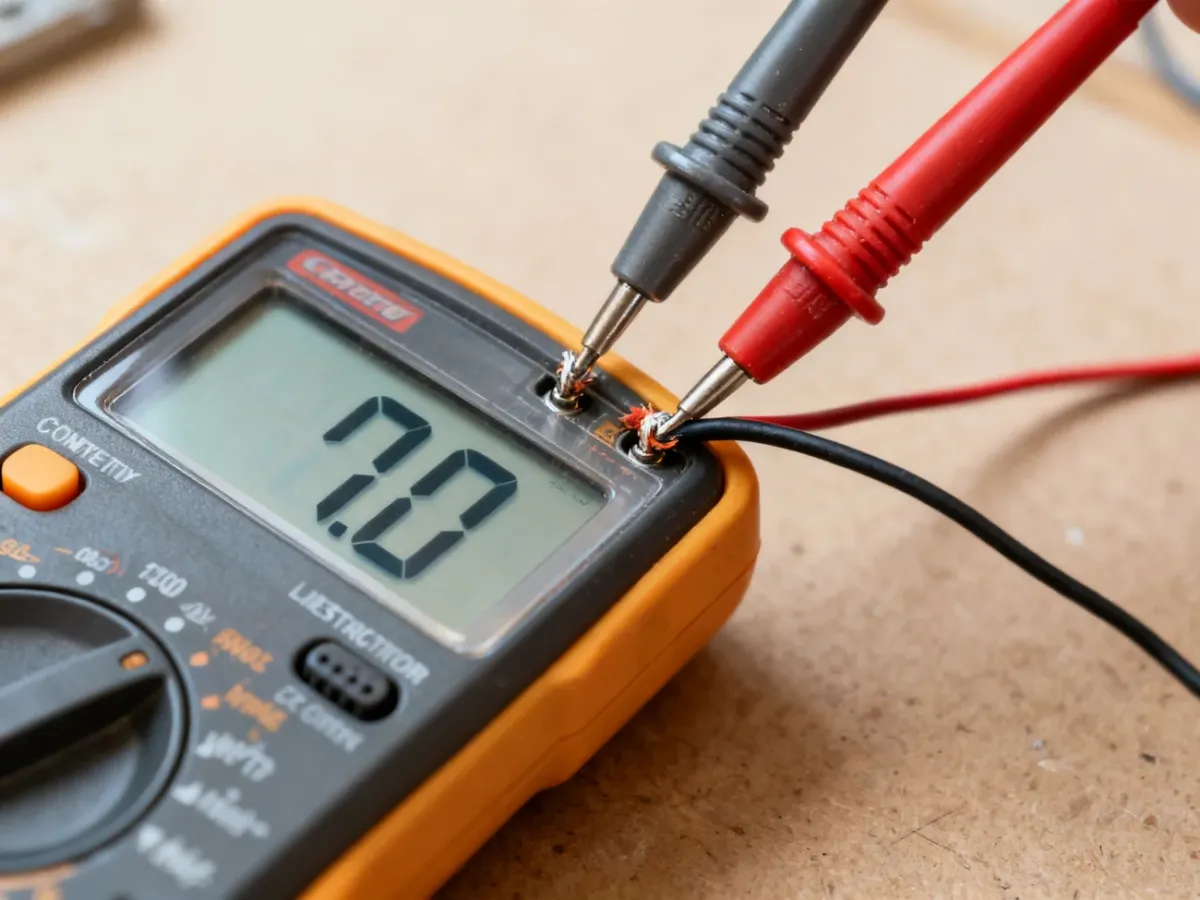

Jak sprawdzić krótki przewód?

W przypadku krótkiego przewodu wystarczy dotknąć sondami jego dwóch końców. Nie ma znaczenia, którą sondę przyłożysz do konkretnej strony, ponieważ pomiar ciągłości nie wymaga zachowania polaryzacji.

1. Upewnij się, że przewód jest odłączony od napięcia i innych elementów.
2. Przyłóż jedną sondę do pierwszego końca przewodu.
3. Przyłóż drugą sondę do drugiego końca tej samej żyły.
4. Odczytaj wynik i sprawdź, czy pojawił się sygnał dźwiękowy.

Jeśli przewód jest sprawny, miernik zwykle zapiszczy, a rezystancja będzie bliska 0 Ω. Końcówki sond muszą dobrze stykać się z metalową częścią przewodu. Słaby kontakt może dać wynik niestabilny albo fałszywie wskazać przerwę.

Jak sprawdzić długi przewód?

Gdy końce przewodu znajdują się w różnych pomieszczeniach albo są zbyt daleko od siebie, potrzebujesz połączyć dwie żyły na jednym końcu. Dzięki temu obwód pomiarowy zostanie zamknięty i będzie można sprawdzić go z drugiej strony.

Postępuj według tej procedury:

1. Na jednym końcu przewodu połącz ze sobą dwie żyły, na przykład za pomocą złączki. Połączenie powinno być pewne i wykonane wyłącznie przy odłączonym zasilaniu.
2. Przejdź do drugiego końca przewodu.
3. Przyłóż jedną sondę do pierwszej żyły, a drugą do drugiej żyły.
4. Sprawdź sygnał dźwiękowy i wartość rezystancji na wyświetlaczu.

Jeśli obie żyły są nieprzerwane, prąd pomiarowy popłynie pierwszą żyłą do miejsca połączenia, wróci drugą żyłą i zamknie obwód. Brak sygnału lub wskazanie OL oznacza przerwę w jednej z żył albo niepewne połączenie na którymś końcu.

Jeżeli chcesz sprawdzić tylko jedną żyłę, użyj dodatkowego przewodu o odpowiedniej długości. Połącz go z badaną żyłą na jednym końcu, a następnie na drugim końcu przyłóż sondy do badanego przewodu i przewodu pomocniczego. Niska rezystancja oznacza ciągłość badanej żyły. Wysoka rezystancja, brak dźwięku lub OL wskazują na przerwę albo nieskuteczne połączenie.

Jak odczytać wynik pomiaru?

Wskazanie miernika zależy między innymi od długości przewodu i jego rezystancji. W krótkim przewodzie wynik powinien być bardzo bliski 0 Ω. Dłuższy przewód może mieć nieco większy opór, ale nadal wyraźnie różniący się od wartości oznaczających przerwę.

Po zakończeniu pomiaru odłącz sondy, wyłącz multimetr i dopiero potem uporządkuj przewód. Najważniejsze zasady są proste: pracuj w stanie beznapięciowym, sprawdź miernik przez zetknięcie sond i zapewnij pewny kontakt z metalowymi końcówkami przewodu. Sygnał dźwiękowy oraz niska rezystancja wskazują ciągłość, a OL i brak dźwięku – przerwę.
