Naprawa bloku silnika – na czym polega i kiedy jest konieczna?

Pęknięty lub zużyty blok silnika nie zawsze oznacza konieczność wymiany całej jednostki. Naprawa bloku silnika wymaga jednak dokładnej diagnostyki, oceny materiału i obróbki maszynowej. Regeneracja może być uzasadniona w przypadku wielu bloków żeliwnych, natomiast nowoczesne konstrukcje aluminiowe często wymagają kosztownego tulejowania albo okazują się nieopłacalne.

Kiedy regeneracja bloku ma sens?

Blok silnika wyznacza geometrię cylindrów, położenie wału korbowego i szczelność płaszcza wodnego. Jeżeli te parametry zostały naruszone, sama wymiana tłoków czy uszczelek nie przywróci prawidłowej pracy jednostki. Regeneracja kadłuba polega na sprawdzeniu jego stanu, usunięciu zużycia oraz odtworzeniu wymaganych wymiarów.

Alternatywą jest zakup używanego silnika, ale jego przebieg, sposób eksploatacji i historia napraw często są trudne do potwierdzenia. Naprawa własnego bloku może być rozsądniejsza, gdy konstrukcja przewiduje obróbkę cylindrów, dostępne są tłoki nadwymiarowe lub tuleje, a sam odlew nie ma rozległych pęknięć. Decyzję powinien poprzedzić pomiar i próba szczelności, nie tylko oględziny.

Jak wykryć uszkodzenia bloku silnika?

Do uszkodzeń dochodzi między innymi po przegrzaniu, zatarciu wynikającym z problemów ze smarowaniem albo zamarznięciu płynu chłodzącego. Zamarzający płyn zwiększa swoją objętość i może rozsadzać kanały wodne. Pęknięcia bywają też skutkiem błędów eksploatacyjnych i wcześniejszych napraw wykonanych bez zachowania geometrii elementu.

Najczęstsze przyczyny uszkodzeń to:

• przegrzanie silnika po utracie płynu chłodzącego lub oleju,
• zamarznięcie niewłaściwego albo rozcieńczonego płynu chłodzącego,
• zatarcie tłoka lub panewek, które może odkształcić gładzie i podpory wału,
• naprężenia powstałe po wcześniejszym spawaniu, obróbce albo nieprawidłowym montażu.

Widoczna rysa nie pokazuje pełnego zakresu problemu. Mikropęknięcia mogą znajdować się w płaszczu wodnym, w pobliżu gniazd cylindrów lub w rejonie podpór wału. Część z nich ujawnia się dopiero po rozgrzaniu odlewu, gdy materiał rozszerza się i zmieniają się warunki obciążenia.

Profesjonalna diagnostyka powinna obejmować:

• dokładne mycie bloku i oględziny wszystkich powierzchni,
• pomiar cylindrów, płaszczyzn oraz gniazd łożysk głównych,

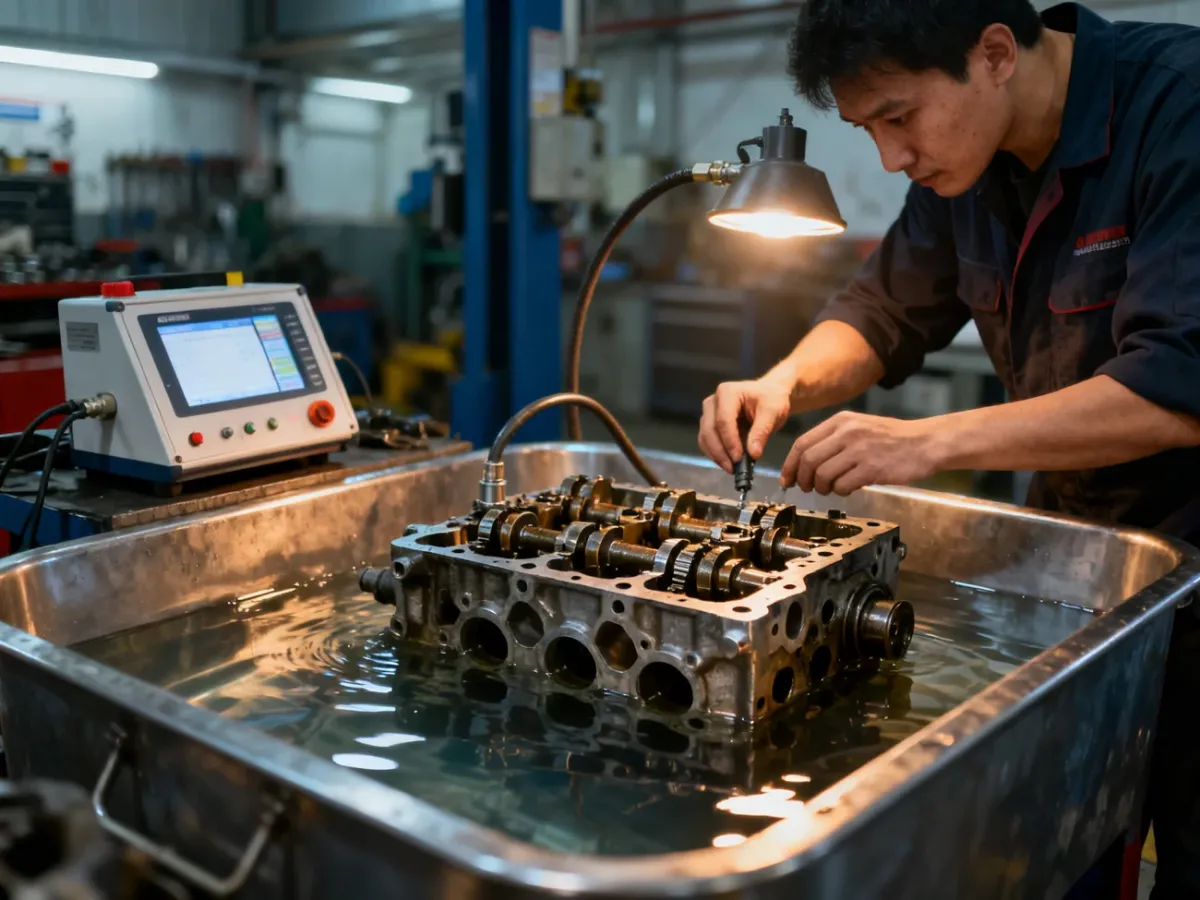

• próbę szczelności płaszcza wodnego w kąpieli pod ciśnieniem,
• badania penetracyjne lub inne metody wykrywania pęknięć w miejscach podejrzanych.

Kąpiel pod ciśnieniem nie jest dodatkiem do regeneracji, lecz jednym z jej podstawowych etapów. Blok może być sprawdzany w podwyższonej temperaturze, ponieważ niektóre nieszczelności pojawiają się dopiero po nagrzaniu. W praktyce stosuje się ciśnienie wyższe od roboczego ciśnienia układu chłodzenia, a dokładne parametry dobiera zakład regeneracyjny do konstrukcji elementu. Spryskiwanie penetratorem może pomóc w lokalizacji pęknięcia, ale nie zastępuje pełnej próby szczelności.

Żeliwo czy aluminium – dlaczego materiał ma znaczenie?

Bloki żeliwne zwykle lepiej znoszą klasyczną obróbkę mechaniczną. Zużyty cylinder można roztoczyć, a następnie dopasować tłok nadwymiarowy, o ile producent przewidział takie wymiary i pozostała wystarczająca grubość ścianki. W razie większego uszkodzenia stosuje się tulejowanie, czyli osadzenie nowej tulei cylindrowej w rozwierconym gnieździe.

W blokach aluminiowych sytuacja jest bardziej złożona. Cylindry mogą mieć żeliwne tuleje albo specjalną powierzchnię roboczą, na przykład Alusil lub powłokę niklowo-krzemową typu Nikasil. Nie można traktować tych technologii jako zamiennych. Różnią się materiałem gładzi, sposobem obróbki oraz wymaganiami dotyczącymi tłoków i pierścieni.

W wielu nowoczesnych silnikach producent nie przewiduje kolejnych nadwymiarów cylindrów. Po usunięciu zużytej powłoki samo szlifowanie może więc zniszczyć powierzchnię roboczą zamiast ją odtworzyć. Naprawa często wymaga wtedy tulejowania, ponownego wykonania gładzi albo specjalistycznego nanoszenia powłoki. Taka usługa bywa technicznie możliwa, ale jej koszt może zbliżyć się do ceny innej jednostki.

W przypadku tulei z materiału Alusil trzeba zachować zgodność z tłokami i wykończeniem gładzi. Rozwiązanie przeznaczone do cylindra Alusil nie jest automatycznie właściwe dla cylindra pokrytego Nikasilem. Ostateczna decyzja zależy od konstrukcji konkretnego bloku, zakresu uszkodzeń i zaleceń producenta.

Metody naprawy pęknięć – czym się różnią?

Wybór metody zależy od miejsca pęknięcia, rodzaju obciążenia, materiału i dostępu do uszkodzonego obszaru. Naprawa pęknięcia w płaszczu wodnym nie jest tym samym co naprawa pęknięcia przy cylindrze lub podporze wału.

Spawanie może wymagać podgrzania elementu, właściwego materiału dodatkowego, kontrolowanego chłodzenia i późniejszej obróbki. Niewłaściwie wykonana naprawa może pozostawić naprężenia, które ujawnią się dopiero podczas pracy silnika. Tulejowanie również nie jest prostym wstawieniem nowej rury. Wymaga zachowania osi cylindra, właściwego pasowania i końcowego honowania.

Jak wygląda profesjonalna regeneracja bloku?

Zakres prac ustala się dopiero po rozebraniu i pomiarach. Typowy proces obejmuje następujące etapy:

1. Mycie i przygotowanie – usuwa się olej, nagar, korozję oraz pozostałości uszczelek, aby pomiary i badania nie były zafałszowane.
2. Kontrola szczelności i geometrii – sprawdza się płaszcz wodny, cylindry, płaszczyznę bloku oraz ustawienie podpór wału.
3. Naprawa odlewu lub tulejowanie – zależnie od uszkodzenia wykonuje się naprawę pęknięcia, roztaczanie pod tuleję albo wymianę uszkodzonej tulei.
4. Szlifowanie cylindrów – otwór doprowadza się do wymiaru przewidzianego dla tłoków standardowych lub nadwymiarowych.
5. Honowanie – usuwa się niewielki zapas po wytaczaniu i tworzy kontrolowaną strukturę powierzchni cylindra.

Honowanie jest etapem wykończeniowym, ale ma bezpośredni wpływ na trwałość silnika. Narzędzie wykonuje ruch posuwisto-zwrotny i obrotowy, tworząc na gładzi charakterystyczny krzyżujący się wzór, nazywany „jodełką”. Ta struktura pomaga utrzymać cienki film olejowy, a pierścieniom tłokowym umożliwia prawidłową współpracę z cylindrem.

Po wytaczaniu pozostaje niewielki naddatek, który usuwa honowanie. Przykładowa wartość zapasu może wynosić około 0,03 mm, ale dokładny wymiar zależy od maszyny, materiału i specyfikacji danej jednostki. Zbyt gładka, zbyt chropowata albo niewłaściwie ustawiona powierzchnia może zwiększyć zużycie oleju, pogorszyć docieranie pierścieni i skrócić trwałość naprawy.

Dlaczego klejenie bloku jest ryzykowne?

Klejenie może być niskobudżetowym sposobem ograniczenia wycieku w wybranym, mało obciążonym miejscu. Nie przywraca jednak geometrii cylindra, sztywności konstrukcji ani właściwości materiału w strefie pęknięcia. Zmienna temperatura, drgania, ciśnienie płynu chłodzącego i kontakt z olejem mogą z czasem osłabić połączenie.

Największe ryzyko pojawia się przy niewłaściwym przygotowaniu powierzchni. Konieczne jest usunięcie korozji i luźnego materiału oraz bardzo dokładne odtłuszczenie, ponieważ pozostałości oleju obniżają przyczepność. Nawet starannie wykonane klejenie należy traktować jako rozwiązanie tymczasowe, a nie pełnowartościową regenerację bloku. W pobliżu cylindrów, podpór wału i innych miejsc przenoszących duże obciążenia taka metoda może doprowadzić do nagłej utraty szczelności lub dalszego rozwoju pęknięcia.

Kiedy naprawa bloku jest opłacalna?

Regeneracja ma sens, gdy blok przejdzie próbę szczelności, jego geometria może zostać odtworzona, a dostępne są właściwe tłoki, tuleje lub technologie naprawcze. Warto ją rozważyć także wtedy, gdy wymiana silnika oznacza zakup jednostki o nieznanym stanie.

Jeżeli odlew ma rozległe pęknięcia, uszkodzone podpory wału, zniszczone powierzchnie cylindrów bez możliwości odtworzenia albo wymaga kosztownej rekonstrukcji powłok, zakup innego silnika może być rozsądniejszy. Decyzję powinien poprzedzić kosztorys oparty na wyniku diagnostyki, a nie sama cena części używanej.
